I cavi di alimentazione a media tensione hanno un coefficiente di dilatazione termica relativamente basso e le dimensioni del cavo non cambiano molto. Questa caratteristica garantisce che il cavo non influisca sulla qualità dell'installazione in condizioni di espansione e contrazione termica, mantenga buoni collegamenti elettrici e riduca il rischio di guasti causati da variazioni di temperatura.
minimo temperatura di installazione: 0 gradi
Temperatura operativa: da -25 gradi a +90 gradi
Temperatura operativa di emergenza: 105 gradi
Massimo. Temperatura di cortocircuito: 250 gradi
Applicazione
I cavi elettrici di media tensione devono essere resistenti all'acqua e alla corrosione, adatti alla trasmissione di energia tra generatori e sottostazioni nelle centrali idroelettriche. I cavi devono essere in grado di resistere all'umidità elevata e alle condizioni climatiche difficili nelle centrali idroelettriche.
Caratteristica

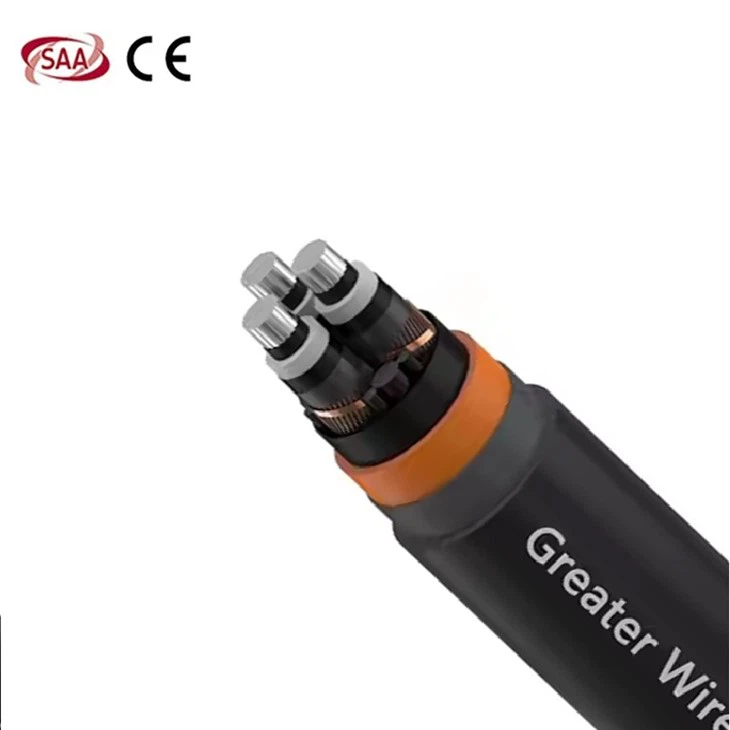

• Conduttore: conduttore circolare in alluminio compattato intrecciato secondo AS/NZS 1125
• Schermo del conduttore: composto semiconduttivo estruso
• Isolamento: XLPE
• Schermo isolante: composto semiconduttivo estruso
• Blocco dell'acqua longitudinale: nastro di blocco dell'acqua sopra e sotto lo schermo in rame (opzionale)
• Schermo isolante metallico: schermo in filo di rame + nastro di rame applicato elicoidale
• nastro/guaina legante sui nuclei assemblati
Guaina composita
• Strato interno: Cloruro di polivinile estruso, Colore: Arancione
• Protezione dalle termiti: poliammide (nylon -12)
• Strato esterno: HDPE (nero)
Certificazione
I cavi di alimentazione MT sono certificati SAA, il che ne migliora l'elevata efficienza e affidabilità, riduce la ridondanza non necessaria e i rischi per la sicurezza e migliora il livello di progettazione complessivo del sistema.
Pacchetto
Fabbrica
Greater Wire Manufacturer ha un team di vendita professionale. Oltre ai servizi prevendita e postvendita, l'azienda attribuisce grande importanza al feedback dei clienti e lo considera una base fondamentale per il miglioramento della qualità. Attraverso il feedback dei clienti, la fabbrica può comprendere le prestazioni del prodotto nell'uso reale, individuare i problemi in tempo e apportare miglioramenti. La fabbrica conduce inoltre regolarmente sondaggi sulla soddisfazione del cliente per raccogliere informazioni sulla qualità del prodotto, sulla velocità di consegna, sul servizio, ecc. Sulla base di questi feedback, la fabbrica può ottimizzare continuamente la progettazione del prodotto e i processi di produzione per migliorare l'esperienza del cliente.
Caso
Partner
Domande frequenti
D: Il filo antitermite può essere utilizzato in ambienti marini?
I fili antitermiti sono rivestiti in modo speciale o realizzati con metalli resistenti alla corrosione (ad esempio, acciaio inossidabile o leghe di rame-nichel). Per un ambiente marino, è essenziale utilizzare cavi appositamente progettati per l'esposizione all'acqua salata, spesso con guaine protettive, che resistono sia ai raggi UV che all'acqua salata.
D: I cavi energia di media tensione sono adatti per alimentare motori elettrici?
D: I cavi devono essere contrassegnati?
Etichetta sexy: filo MT in alluminio antitermite 19 / 36kv 3 core, Cina produttori di filo MT in alluminio antitermite 19 / 36kv 3 core, fornitori, fabbrica
|
N. di
Nuclei
|
Croce del Nucleo
sezionale
Zona
|
Diametro nominale
|
||
|
Sotto
metallico
schermo
|
Sotto
metallico
schermo
|
Complessivamente
|
||
|
NO.
|
mm2
|
mm
|
mm
|
mm
|
| 3 | 50 | 27.2 | 28.7 | 68.0 |
| 3 | 70 | 28.8 | 30.3 | 72.0 |
| 3 | 95 | 30.4 | 31.9 | 76.0 |
| 3 | 120 | 32.0 | 33.5 |
80.0 |
| 3 | 150 | 33.3 | 34.8 | 82.0 |
| 3 | 185 | 35 | 36.5 | 86.0 |
| 3 | 240 | 37.3 | 38.8 | 92.0 |
| 3 | 300 | 39.5 | 41.0 | 96.0 |
| 3 | 400 | 42.2 | 43.7 | 103.0 |
| 3 | 500 | 45.6 | 47.1 | 110.0 |
|
N. di core
|
Area della sezione trasversale del nucleo
|
Massimo. Resistenza CC a 20˚C
|
Massimo. Resistenza CA a 90˚C
|
ca. Capacità
|
ca. Induttanza
|
ca.
Reattanza |
Corrente nominale continua
|
||
| Diret sepolto nel terreno |
In un condotto sepolto
|
Nell'aria
|
|||||||
|
NO.
|
mm2
|
Ω/km
|
Ω/km
|
µF/km
|
mH/km
|
Ω/km
|
Amp
|
||
| 3 | 50 | 0.641 | 0.822 | 0.14 | 0.643 | 0.202 | 140 | 122 | 158 |
| 3 | 70 | 0.443 | 0.568 | 0.15 | 0.608 | 0.191 | 171 | 150 | 196 |
| 3 | 95 | 0.32 | 0.410 | 0.17 | 0.586 | 0.184 | 203 | 179 | 236 |
| 3 | 120 | 0.253 | 0.325 | 0.18 | 0.567 | 0.178 | 232 | 205 | 273 |
| 3 | 150 | 0.206 | 0.265 | 0.19 | 0.554 | 0.174 | 260 | 231 | 309 |
| 3 | 185 | 0.164 | 0.211 | 0.21 | 0.541 | 0.170 | 294 | 262 | 355 |
| 3 | 240 | 0.125 | 0.161 | 0.23 | 0.525 | 0.165 | 340 | 305 | 415 |
| 3 | 300 | 0.1 | 0.129 | 0.25 | 0.511 | 0.160 | 384 | 346 | 475 |
| 3 | 400 | 0.778 | 0.101 | 0.27 | 0.498 | 0.156 | 438 | 398 | 552 |
| 3 | 500 | 0.0605 | 0.079 | 0.3 | 0.485 | 0.152 | 505 | 460 | 646 |
| 20 | 25 | 35 | 40 | 45 | 50 | 55 | 60 |
| 1.08 | 1.04 | 0.96 | 0.91 | 0.87 | 0.82 | 0.76 | 0.71 |
| 10 | 15 | 25 | 30 | 35 | 40 | 45 | 50 |
| 1.07 | 1.04 | 0.96 | 0.93 | 0.89 | 0.85 | 0.80 | 0.76 |
|
N. di core
|
Area della sezione trasversale del nucleo
|
Massimo. tirando tensione sul conduttore
|
Corrente di carica per fase
|
Impedenza di sequenza zero
|
Stress elettrico sullo schermo del conduttore
|
Valutazione del cortocircuito del conduttore di fase
|
| NO. | mm² | kN | Ampere/Km | Ohm/Km | kV/mm | kA, I sec |
| 3 | 50 | 2.5 | 0.84 | 1.98 | 4.1 | 4.5 |
| 3 | 70 | 3.5 | 0.9 | 1.73 | 3.9 | 6.2 |
| 3 | 95 | 4.75 | 1.01 | 1.57 | 3.7 | 8.5 |
| 3 | 120 | 6 | 1.07 | 1.49 | 3.6 | 10.7 |
| 3 | 150 | 7.5 | 1.13 | 1.42 | 3.5 | 13.4 |
| 3 | 185 | 9.25 | 1.25 | 1.37 | 3.4 | 16.5 |
| 3 | 240 | 12 | 1.37 | 1.32 | 3.3 | 21.4 |
| 3 | 300 | 15 | 1.49 | 1.29 | 3.2 | 26.8 |
| 3 | 400 | 20 | 1.61 | 1.26 | 3.1 | 35.5 |
| 3 | 500 | 25 | 1.79 | 1.24 | 3.0 | 44.7 |
