Descrizione

Parametri tecnici

Certificazione

300/500V wire for relay boards

PRODOTTO VERO COLPO

single core flexible wire for relay boards

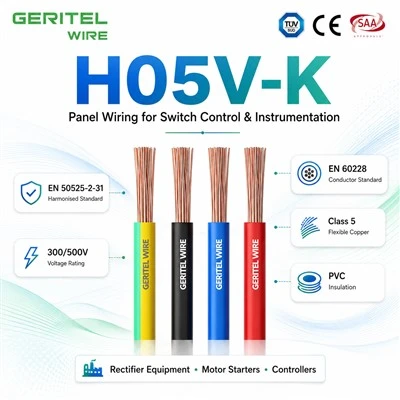

H05V-K cable for instrumentation panels

Scegli il cablaggio interno del quadro H05V-K per connessioni in rame flessibili di classe 5

Per i produttori di quadri elettrici e i quadristi, la classe dei conduttori, la tensione e la gestione dell'installazione sono punti di acquisto chiave. H05V-K è un filo in rame da 300/500 V Classe 5 con isolamento in PVC per il cablaggio interno protetto di quadri e relativi gruppi di pannelli. Questa pagina cattura ricerche precise tra cui cavi flessibili per quadri elettrici, cavi per pannelli di classe 5 eCavo per quadri isolato in PVC. il prodotto è destinato al cablaggio protetto interno/fisso anziché all'alimentatore esposto o al cavo di alimentazione-. La conferma tecnica dovrebbe precedere la produzione in modo che le dimensioni, il colore e la struttura specificati corrispondano al progetto. GERITEL WIRE supporta i controlli delle specifiche, la marcatura OEM e l'imballaggio pratico per l'esportazione.

SPECIFICHE DEL PRODOTTO

PVC insulated wire for instrumentation panels

Applicazioni

Cablaggio per pannelli in PVC da utilizzare nei pannelli di controllo degli interruttori, relè e strumentazione di quadri elettrici e per scopi quali connettori interni in apparecchiature raddrizzatori, avviatori motore e controller.

SPECIFICHE
Tensione nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Valutazione della temperatura	Risolto: da -30 gradi a +70 gradi Flesso: da -5 gradi a +70 gradi
Raggio minimo di curvatura	Fisso: 6 x diametro complessivo
Conduttore	Conduttore in rame flessibile di classe 5
Isolamento	PVC (cloruro di polivinile)
Colore dell'isolamento	Rosso, Nero, Blu, Arancione, Giallo, Bianco, Verde/Giallo, Viola, Rosa, Grigio, Marrone
NORME	EN 50525-2-31,EN 60228 Ritardante di fiamma secondo IEC/EN 60332-1-2 Resistente ai raggi UV

DIMENSIONI

AREA DELLA SEZIONE TRASVERSALE NOMINALE mm²

	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTTORI

CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	RESISTENZA MASSIMA DEL CONDUTTORE A 20 gradi ohm/km
CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	Fili semplici
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARATTERISTICHE ELETTRICHE

CROCE NOMINALE AREA EZIONALE mm²	METODO DI RIFERIMENTO A (IN ALLEGATO CONDOTTO IN TERMICO MURO ISOLANTE ECC) Amp		METODO DI RIFERIMENTO B (CHIUSO NEL CONDOTTO A MURO O IN CANALINE ECC) Amp		METODO DI RIFERIMENTO C (TAGLIATO DIRETTO) Amp		METODO DI RIFERIMENTO F (IN ARIA LIBERA O SU ONA PASSERELLA FORATA ETC ORIZZONTALE O VERTICALE ETC) Amp
							Toccante			Distanziato da un diametro
							Toccante			2 cavi monofase-CA o CC o 3 cavi trifase-CA piatta
	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- CA o CC	3 o 4Cavi Tre-Fase AC	2Cavi Monofase CA o CCPiatto	3Cavi Tre-fase ACpiatto	3 cavi Tre-fase ACtrifoglio	Orizzontale	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAZIONI

flexible panel wire for instrumentation panels

Class 5 copper wire for instrumentation panels

CONFEZIONE

Rotolo

300/500V wire for instrumentation panels

Bobina di plastica

internal wiring cable for instrumentation panels

Piccola bobina di legno

APPLICAZIONE

Pannello di controllo industriale

single core flexible wire for instrumentation panels

Collegamento all'energia rinnovabile

Cablaggio del centralino

CASO

Aggiornamento del centralino dell'aeroporto di Adelaide

Distribuzione di energia del quadro principale industriale

flexible panel wire for distribution boards

Sostituzione del cavo flessibile del centralino principale

PERCHÉ SCEGLIERE NOI

30Anni di esperienza
in un-servizio unico

Dongguan Greater Wire & Cable Co., Ltd. è un produttore di cavi professionale-di livello ingegneristico in Cina, che fornisce soluzioni di cavi elettrici certificati per progetti edilizi, industriali, minerari, energetici e infrastrutturali in tutto il mondo.

Con uno stabilimento di 30.000 m², 30 linee di produzione, ingegneri esperti e un rigoroso team di controllo qualità, forniamo cavi affidabili, tracciabili e conformi per applicazioni ingegneristiche internazionali. I nostri prodotti sono supportati da certificazioni tra cui SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Ci impegniamo a garantire sicurezza, qualità, trasparenza e partnership a lungo-termine. Dall'ispezione delle materie prime al test del prodotto finito, ogni lotto viene attentamente controllato per garantire prestazioni stabili e un utilizzo affidabile del progetto.

Maggiore qualità certificata del cavo -. Fornitura affidabile. Valore ingegneristico.

PVC insulated wire for distribution boards

15K

Progetti finiti

150+

personale professionale

15K

clienti felici

92+

premi e certificati

ATTREZZATURE IMPIANTISTICA

Class 5 copper wire for distribution boards

single core flexible wire for distribution boards

internal wiring cable for distribution boards

CERTIFICAZIONI GLOBALI

H05V-K wire for distribution cabinets

FOTO DEI CLIENTI

H05V-K cable for distribution cabinets

TRASPORTI INTERNAZIONALI

Trasporto via mare

Offriamo soluzioni affidabili di trasporto marittimo per ordini di grandi-volumi. Le tue merci vengono imballate in modo sicuro e spedite in container, garantendo una consegna conveniente-ai porti di tutto il mondo.

Trasporto aereo

Per una consegna più rapida, il nostro servizio di trasporto aereo garantisce che i tuoi prodotti raggiungano rapidamente le destinazioni internazionali, con un'attenta gestione e un monitoraggio completo lungo il percorso.

Espresso internazionale

Hai bisogno di spedizioni urgenti? Il nostro servizio espresso internazionale consegna ordini di piccole e medie dimensioni in modo efficiente, fornendo un servizio porta-a-porta con monitoraggio in tempo- reale per la massima tranquillità.

flexible panel wire for distribution cabinets

PARTNER COOPERATIVO

Cerchiamo un partner cooperativo per espandere la nostra attività.

Class 5 copper wire for distribution cabinets

PVC insulated wire for distribution cabinets

internal wiring cable for distribution cabinets

single core flexible wire for distribution cabinets

flexible panel wire for electrical equipment internal wiring

single core flexible wire for relay panels

H05V-K wire for electrical equipment internal wiring

H05V-K cable for electrical equipment internal wiring

Come collaborare con noi?

Condividi semplicemente le tue esigenze, ricevi la nostra soluzione professionale, conferma i campioni e goditi una produzione veloce e affidabile e una consegna in tutto il mondo - lavorare con noi è così facile.

Il nostro indirizzo

Edificio 2, No. 40 Luxi 2nd Road, città di Liaobu, città di Dongguan, provincia del Guangdong, Cina

Numero di telefono

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

PVC insulated wire for electrical equipment internal wiring

Domande frequenti

0,75 mm² H05V-K equivale a 18 AWG?

Per il cablaggio OEM, l'approccio più sicuro è abbinare il tipo di cavo al circuito reale piuttosto che scegliere solo in base al colore o alla flessibilità. Il termine di ricerca pertinente è filo flessibile da 0,75 mm². 0.75 mm² è vicino all'intervallo 18 AWG, ma l'area effettiva del conduttore e la resistenza non sono identiche. Mantenere la specifica in mm² quando il disegno dell'apparecchiatura richiede un cavo armonizzato europeo. I distributori e gli acquirenti OEM possono chiedere a GERITEL WIRE di allineare la quantità di imballaggio e le informazioni sull'etichetta con i requisiti di stoccaggio o assemblaggio.

Qual è il diametro esterno di 0,5 mm² H05V-K?

Il prodotto può essere adatto, a condizione che la tensione, la sezione trasversale e le condizioni di installazione protetta siano corrette. Il termine di ricerca pertinente è diametro 0,5 mm² H05V-K. Il diametro esterno varia in base al produttore e al design dell'isolamento, quindi utilizzare la scheda tecnica esatta anziché un valore universale. Ciò è importante per canaline per cavi, utensili spelafili, pressacavi e lavorazioni automatizzate. GERITEL WIRE può supportare i controlli pre-dell'ordine per le dimensioni del conduttore, il colore dell'isolamento e l'applicazione in modo che il prodotto non venga utilizzato al di fuori dell'uso previsto.

Qual è il diametro esterno di 0,75 mm² H05V-K?

Gli acquirenti dovrebbero considerare questo come una domanda di selezione piuttosto che come un'affermazione di marketing sì/no. Il termine di ricerca pertinente èDiametro 0,75 mm² H05V-K. Il diametro finito è specifico del prodotto- anche se la sezione trasversale del conduttore-è standardizzata. Per le apparecchiature di taglio o cablaggio automatico, richiedere il diametro esterno minimo/massimo effettivo prima di impostare l'attrezzatura. Per gli ordini internazionali, GERITEL WIRE può preparare le informazioni tecniche e di imballaggio necessarie per l'acquisto, l'ispezione e il coordinamento della spedizione.

Qual è il diametro esterno di 1 mm² H05V-K?

Sì, quando le condizioni di installazione corrispondono al design H05V-K. Il termine di ricerca pertinente è diametro 1 mm² H05V-K. Il diametro esterno esatto dovrebbe provenire dalla scheda tecnica del fornitore poiché lo spessore dell'isolamento e le tolleranze di produzione influiscono sulla dimensione finita. Non dedurre la dimensione del conduttore solo dal diametro esterno. GERITEL WIRE può confermare la dimensione, il colore, la marcatura e i dettagli di imballaggio richiesti prima della produzione in modo che l'ordine corrisponda al disegno.
