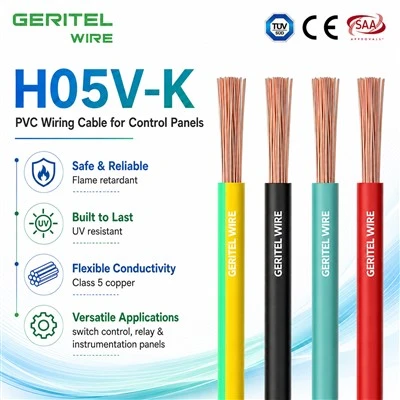

industrial H05V-K 0.5mm2 wire

PRODOTTO VERO COLPO

industrial H05V-K panel wire

Filo unipolare flessibile per quadri e quadri di distribuzione

Nei quadri elettrici e nelle apparecchiature di distribuzione, H05V-K è destinato a circuiti interni protetti idonei anziché ad alimentatori principali o percorsi di alimentazione ad alta-corrente. Questo facablaggio interno del quadroun'applicazione importante per gli acquirenti che necessitano di conduttori flessibili per collegamenti ausiliari, relè, di indicazione e di controllo all'interno di apparecchiature chiuse. Il conduttore in rame di Classe 5 supporta un instradamento ordinato nelle canaline dei cavi, mentre l'isolamento in PVC consente una pratica identificazione del colore. GERITEL WIRE può fornire cavi per quadri elettrici per assemblaggi ripetuti e contribuire a confermare i requisiti di marcatura, documentazione e imballaggio. L'uso finale del cavo flessibile da 300/500 V deve comunque rispettare la corrente del circuito, la classificazione del terminale e le norme elettriche locali.

SPECIFICHE DEL PRODOTTO

industrial H05V-K hook up wire

Applicazioni

Cablaggio per pannelli in PVC da utilizzare nei pannelli di controllo degli interruttori, relè e strumentazione di quadri elettrici e per scopi quali connettori interni in apparecchiature raddrizzatori, avviatori motore e controller.

SPECIFICHE
Tensione nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Valutazione della temperatura	Risolto: da -30 gradi a +70 gradi Flesso: da -5 gradi a +70 gradi
Raggio minimo di curvatura	Fisso: 6 x diametro complessivo
Conduttore	Conduttore in rame flessibile di classe 5
Isolamento	PVC (cloruro di polivinile)
Colore dell'isolamento	Rosso, Nero, Blu, Arancione, Giallo, Bianco, Verde/Giallo, Viola, Rosa, Grigio, Marrone
NORME	EN 50525-2-31,EN 60228 Ignifugo secondo IEC/EN 60332-1-2 Resistente ai raggi UV

DIMENSIONI

AREA DELLA SEZIONE TRASVERSALE NOMINALE mm²

	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTTORI

CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	RESISTENZA MASSIMA DEL CONDUTTORE A 20 gradi ohm/km
CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	Fili semplici
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARATTERISTICHE ELETTRICHE

CROCE NOMINALE AREA EZIONALE mm²	METODO DI RIFERIMENTO A (IN ALLEGATO CONDOTTO IN TERMICO MURO ISOLANTE ECC) Amp		METODO DI RIFERIMENTO B (CHIUSO NEL CONDOTTO A MURO O IN CANALINE ECC) Amp		METODO DI RIFERIMENTO C (RITAGLIATO DIRETTO) Amp		METODO DI RIFERIMENTO F (IN ARIA LIBERA O SU ONA PASSERELLA FORATA ETC ORIZZONTALE O VERTICALE ETC) Amp
							Toccante			Distanziato da un diametro
							Toccante			2 cavi monofase-CA o CC o 3 cavi trifase-CA piatto
	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- CA o CC	3 o 4Cavi Tre-Fase AC	2Cavi Monofase CA o CCPiatto	3Cavi Tre-fase ACpiatto	3 cavi Tre-fase ACtrifoglio	Orizzontale	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAZIONI

industrial H05V-K equipment wire

industrial 2491X panel wire

CONFEZIONE

Rotolo

Bobina di plastica

Class 5 copper wire for EMS control panel internal wiring

Piccola bobina di legno

APPLICAZIONE

Pannello di controllo industriale

Collegamento all'energia rinnovabile

H05V-K battery storage control cabinet wiring

Cablaggio del centralino

CASO

Aggiornamento del centralino dell'aeroporto di Adelaide

H05V-K wire for battery storage control cabinet wiring

Distribuzione di energia del quadro principale industriale

flexible panel wire for distribution boards

Sostituzione del cavo flessibile del centralino principale

PERCHÉ SCEGLIERE NOI

30Anni di esperienza
in un-servizio unico

Dongguan Greater Wire & Cable Co., Ltd. è un produttore di cavi professionale-di livello ingegneristico in Cina, che fornisce soluzioni di cavi elettrici certificati per progetti edilizi, industriali, minerari, energetici e infrastrutturali in tutto il mondo.

Con uno stabilimento di 30.000 m², 30 linee di produzione, ingegneri esperti e un rigoroso team di controllo qualità, forniamo cavi affidabili, tracciabili e conformi per applicazioni ingegneristiche internazionali. I nostri prodotti sono supportati da certificazioni tra cui SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Ci impegniamo a garantire sicurezza, qualità, trasparenza e partnership a lungo-termine. Dall'ispezione delle materie prime al test del prodotto finito, ogni lotto viene attentamente controllato per garantire prestazioni stabili e un utilizzo affidabile del progetto.

Maggiore qualità certificata del cavo -. Fornitura affidabile. Valore ingegneristico.

15K

Progetti finiti

150+

personale professionale

15K

clienti felici

92+

premi e certificati

ATTREZZATURE IMPIANTISTICA

H05V-K stationary storage monitoring panel wiring

flexible panel wire for stationary storage monitoring panel wiring

H05V-K wire for stationary storage monitoring panel wiring

CERTIFICAZIONI GLOBALI

HAR approved H05V-K 1mm2 wire

FOTO DEI CLIENTI

HAR approved H05V-K panel wire

TRASPORTI INTERNAZIONALI

Trasporto via mare

Offriamo soluzioni affidabili di trasporto marittimo per ordini di grandi-volumi. Le tue merci vengono imballate in modo sicuro e spedite in container, garantendo una consegna conveniente-ai porti di tutto il mondo.

Trasporto aereo

Per una consegna più rapida, il nostro servizio di trasporto aereo garantisce che i tuoi prodotti raggiungano rapidamente le destinazioni internazionali, con un'attenta gestione e un monitoraggio completo lungo il percorso.

Espresso internazionale

Hai bisogno di spedizioni urgenti? Il nostro servizio espresso internazionale consegna ordini di piccole e medie dimensioni in modo efficiente, fornendo un servizio porta-a-porta con monitoraggio in-tempo reale per la massima tranquillità.

PARTNER COOPERATIVO

Cerchiamo un partner cooperativo per espandere la nostra attività.

H05V-K energy storage inverter control cabinet wiring

H05V-K wire for energy storage inverter control cabinet wiring

PVC single core wire for energy storage inverter control cabinet wiring

H05V-K EV charging station internal control wiring

H05V-K wire for EV charging station internal control wiring

flexible panel wire for EV charging station internal control wiring

Come collaborare con noi?

Condividi semplicemente le tue esigenze, ricevi la nostra soluzione professionale, conferma i campioni e goditi una produzione veloce e affidabile e una consegna in tutto il mondo - lavorare con noi è così facile.

Il nostro indirizzo

Edificio 2, No. 40 Luxi 2nd Road, città di Liaobu, città di Dongguan, provincia del Guangdong, Cina

Numero di telefono

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

Domande frequenti

L'H05V-K può essere utilizzato nelle apparecchiature di lavaggio?

H05V-K viene spesso selezionato per questo requisito, ma l'applicazione esatta necessita comunque di un controllo del disegno e del codice. Il termine di ricerca pertinente è filo per lavaggio H05V-K. Solo come cablaggio interno protetto all'interno di un involucro adeguatamente sigillato; il singolo nucleo stesso non deve essere trattato come un cavo lavabile. Il cablaggio sul campo nelle zone umide richiede una struttura resistente all'umidità-. I distributori e gli acquirenti OEM possono chiedere a GERITEL WIRE di allineare la quantità di imballaggio e le informazioni sull'etichetta con i requisiti di stoccaggio o assemblaggio.

È possibile utilizzare H05V-K nelle apparecchiature di conservazione frigorifera?

Questa è una domanda comune durante gli acquisti perché H05V-K viene venduto con diverse descrizioni di mercato. Il termine di ricerca pertinente èCavo per temperature fredde H05V-K. L'uso fisso a bassa-temperatura può essere possibile entro l'intervallo esatto indicato dal produttore, ma l'installazione/piegatura a bassa temperatura può essere più restrittiva. Controllare la scheda tecnica e la temperatura di installazione prima di tirare o terminare. GERITEL WIRE può supportare i controlli pre-dell'ordine per le dimensioni del conduttore, il colore dell'isolamento e l'applicazione in modo che il prodotto non venga utilizzato al di fuori dell'uso previsto.

È possibile utilizzare H05V-K vicino ai riscaldatori?

Nella costruzione di quadri, la risposta pratica dipende da come il conduttore è protetto e terminato. Il termine di ricerca pertinente è filo resistente al calore H05V-K. Lo standard H05V-K ha un normale limite di temperatura del PVC e non deve essere posizionato in una zona che supera il valore nominale del conduttore/isolamento. Se necessario, utilizza H05V2-K o un altro cavo resistente al calore. Per gli ordini internazionali, GERITEL WIRE può preparare le informazioni tecniche e di imballaggio necessarie per l'acquisto, l'ispezione e il coordinamento della spedizione.

L'H05V-K può essere utilizzato negli impianti chimici?

Dal punto di vista delle specifiche, H05V-K ha un chiaro limite di utilizzo che non dovrebbe essere forzato dalle affermazioni di marketing. Il termine di ricerca pertinente è resistenza chimica H05V-K. Solo in luoghi protetti dove il composto in PVC è compatibile con le sostanze chimiche presenti. Richiedi informazioni sulla resistenza chimica-o utilizza un cavo appositamente progettato per fluidi aggressivi. GERITEL WIRE può confermare la dimensione, il colore, la marcatura e i dettagli di imballaggio richiesti prima della produzione in modo che l'ordine corrisponda al disegno.
