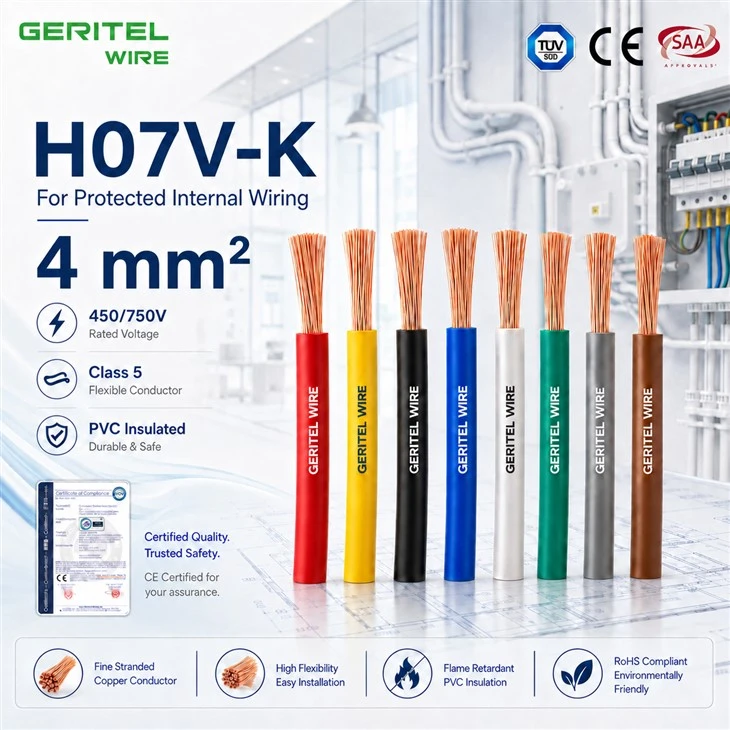

H07V-K 4mm2 cable

PRODOTTO VERO COLPO

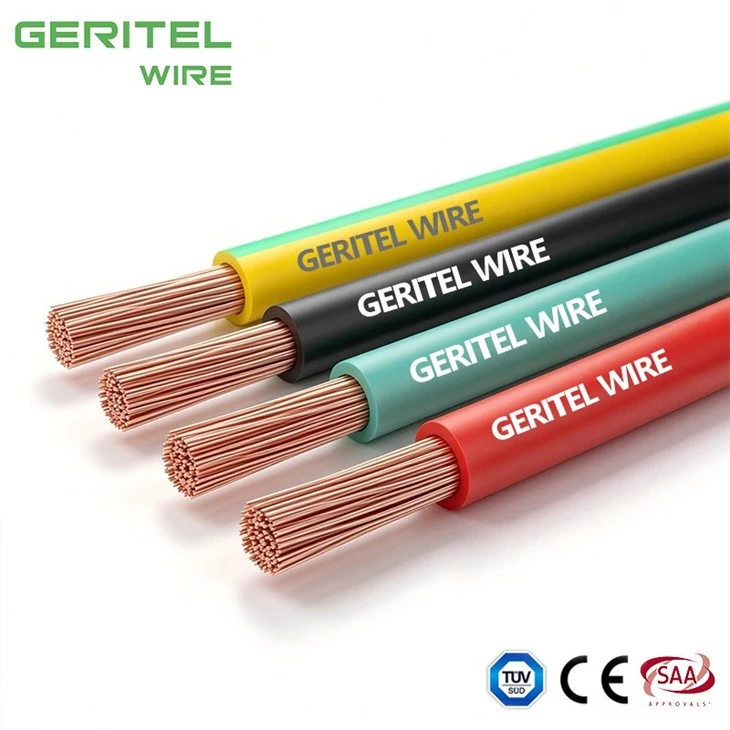

H07V-K 4mm cable

Cavo flessibile per servizi di costruzione da 4 mm² per apparecchiature di controllo protette

I pannelli di servizio HVAC e per edifici- spesso combinano controller, contattori, relè e pompe in gruppi elettrici compatti. H07V-K può essere utilizzato comeCavo del pannello di controllo HVAC da 4 mm²per i circuiti di potenza, controllo ed ausiliari adeguatamente protetti all'interno di tali armadi. Il conduttore flessibile supporta anche le installazioni dei cavi dell'armadio di controllo delle pompe in cui i tecnici necessitano di un percorso pulito tra terminali e dispositivi di commutazione. Per i sistemi di costruzione integrati, può fungere da cavo di alimentazione per l'automazione degli edifici quando il circuito non richiede un cavo di comunicazione schermato. GERITEL WIRE può supportare la fornitura con codice colore-, la stampa OEM e l'imballaggio per l'esportazione, mentre il team di ingegneri dovrebbe confermare il servizio del circuito, la temperatura e le regole di installazione locali.

SPECIFICHE DEL PRODOTTO

2491X H07V-K 4mm2 cable

Applicazioni

Cablaggio per pannelli in PVC da utilizzare nei pannelli di controllo degli interruttori, relè e strumentazione di quadri elettrici e per scopi quali connettori interni in apparecchiature raddrizzatori, avviatori motore e controller.

SPECIFICHE
Tensione nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Valutazione della temperatura	Risolto: da -30 gradi a +70 gradi Flesso: da -5 gradi a +70 gradi

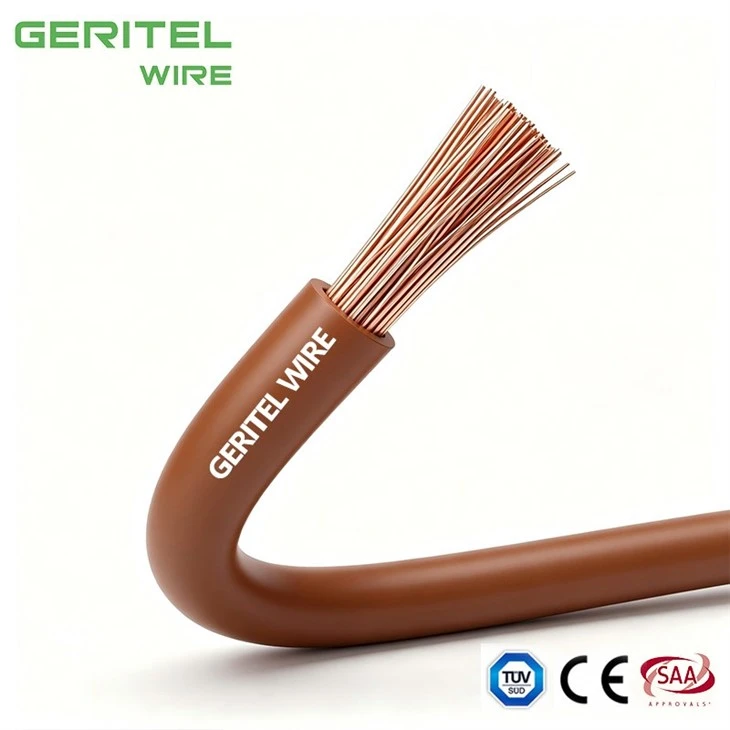

Raggio minimo di curvatura	Fisso: 6 x diametro complessivo

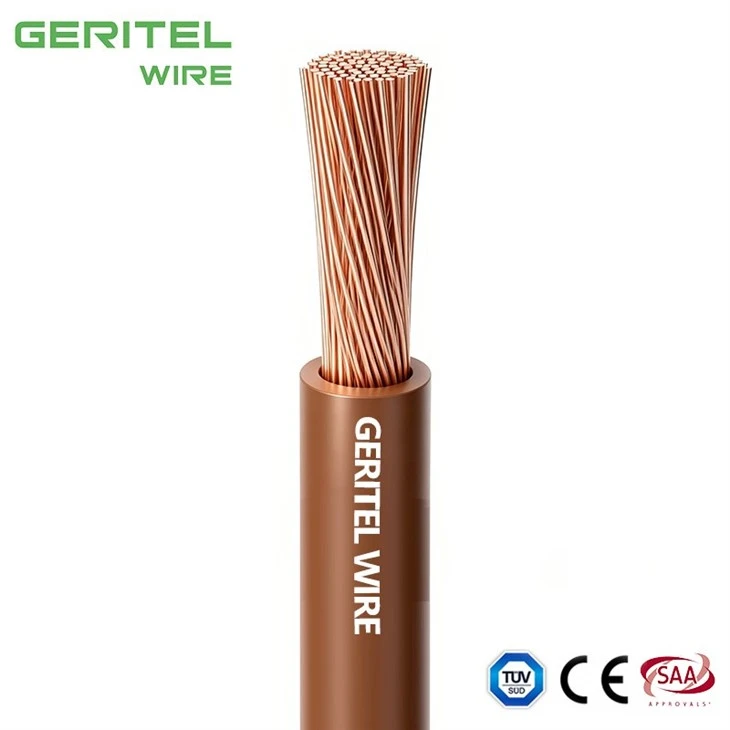

Conduttore	Conduttore in rame flessibile di classe 5
Isolamento	PVC (cloruro di polivinile)
Colore dell'isolamento	Rosso, Nero, Blu, Arancione, Giallo, Bianco, Verde/Giallo, Viola, Rosa, Grigio, Marrone
NORME	EN 50525-2-31,EN 60228 Ritardante di fiamma secondo IEC/EN 60332-1-2 Resistente ai raggi UV

DIMENSIONI

AREA DELLA SEZIONE TRASVERSALE NOMINALE mm²

	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTTORI

CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	RESISTENZA MASSIMA DEL CONDUTTORE A 20 gradi ohm/km
CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	Fili semplici
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARATTERISTICHE ELETTRICHE

CROCE NOMINALE AREA EZIONALE mm²	METODO DI RIFERIMENTO A (IN ALLEGATO CONDOTTO IN TERMICO MURO ISOLANTE ECC) Amp		METODO DI RIFERIMENTO B (CHIUSO NEL CONDOTTO A MURO O IN CANALINE ECC) Amp		METODO DI RIFERIMENTO C (TAGLIATO DIRETTO) Amp		METODO DI RIFERIMENTO F (IN ARIA LIBERA O SU ONA PASSERELLA FORATA ETC ORIZZONTALE O VERTICALE ETC) Amp
							Toccante			Distanziato da un diametro
							Toccante			2 cavi monofase-CA o CC o 3 cavi trifase-CA piatta
	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- CA o CC	3 o 4Cavi Tre-Fase AC	2Cavi Monofase CA o CCPiatto	3Cavi Tre-fase ACpiatto	3 cavi Tre-fase ACtrifoglio	Orizzontale	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

CERTIFICAZIONI

2491X 4mm2 cable

H07VK 4mm wire

CONFEZIONE

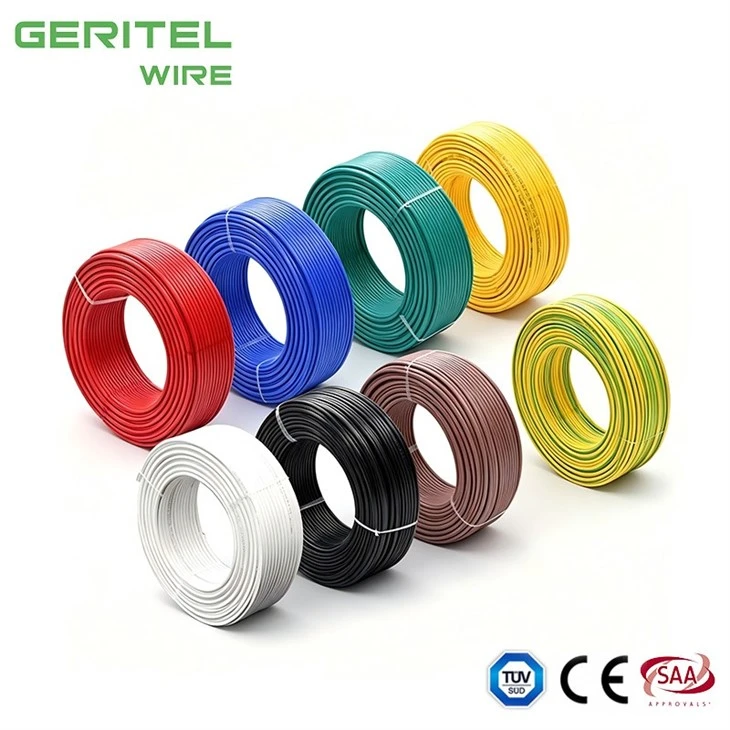

Rotolo

Bobina di plastica

Piccola bobina di legno

APPLICAZIONE

Pannello di controllo industriale

Collegamento all'energia rinnovabile

Cablaggio del centralino

CASO

Aggiornamento del centralino dell'aeroporto di Adelaide

Distribuzione di energia del quadro principale industriale

Sostituzione del cavo flessibile del centralino principale

PERCHÉ SCEGLIERE NOI

30Anni di esperienza
in un-servizio unico

Dongguan Greater Wire & Cable Co., Ltd. è un produttore di cavi professionale-di livello ingegneristico in Cina, che fornisce soluzioni di cavi elettrici certificati per progetti edilizi, industriali, minerari, energetici e infrastrutturali in tutto il mondo.

Con uno stabilimento di 30.000 m², 30 linee di produzione, ingegneri esperti e un rigoroso team di controllo qualità, forniamo cavi affidabili, tracciabili e conformi per applicazioni ingegneristiche internazionali. I nostri prodotti sono supportati da certificazioni tra cui SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Ci impegniamo a garantire sicurezza, qualità, trasparenza e partnership a lungo-termine. Dall'ispezione delle materie prime al test del prodotto finito, ogni lotto viene attentamente controllato per garantire prestazioni stabili e un utilizzo affidabile del progetto.

Maggiore qualità certificata del cavo -. Fornitura affidabile. Valore ingegneristico.

15K

Progetti finiti

150+

personale professionale

15K

clienti felici

92+

premi e certificati

ATTREZZATURE IMPIANTISTICA

CERTIFICAZIONI GLOBALI

H07V-K 4mm2 cable weight

FOTO DEI CLIENTI

EN 50525-2-31 4mm2 cable

TRASPORTI INTERNAZIONALI

Trasporto via mare

Offriamo soluzioni affidabili di trasporto marittimo per ordini di grandi-volumi. Le tue merci vengono imballate in modo sicuro e spedite in container, garantendo una consegna conveniente-ai porti di tutto il mondo.

Trasporto aereo

Per una consegna più rapida, il nostro servizio di trasporto aereo garantisce che i tuoi prodotti raggiungano rapidamente le destinazioni internazionali, con un'attenta gestione e un monitoraggio completo lungo il percorso.

Espresso internazionale

Hai bisogno di spedizioni urgenti? Il nostro servizio espresso internazionale consegna ordini di piccole e medie dimensioni in modo efficiente, fornendo un servizio porta-a-porta con monitoraggio in tempo- reale per la massima tranquillità.

PARTNER COOPERATIVO

Cerchiamo un partner cooperativo per espandere la nostra attività.

Come collaborare con noi?

Condividi semplicemente le tue esigenze, ricevi la nostra soluzione professionale, conferma i campioni e goditi una produzione veloce e affidabile e una consegna in tutto il mondo - lavorare con noi è così facile.

Il nostro indirizzo

Edificio 2, No. 40 Luxi 2nd Road, città di Liaobu, città di Dongguan, provincia del Guangdong, Cina

Numero di telefono

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

Domande frequenti

H07V-K è adatto alla produzione automatizzata di pannelli?

La struttura coerente a-core singolo rende H07V-K utile come cavo di cablaggio automatico per pannelli per flussi di lavoro di taglio, spelatura, marcatura e crimpatura. Le impostazioni della macchina e l'ispezione del primo-articolo devono essere stabilite prima della produzione di-volumi elevati. GERITEL WIRE può supportare l'identificazione OEM e l'imballaggio con etichetta privata-quando i requisiti di marcatura e conformità vengono confermati prima della produzione.

Cosa succede se la mia macchina ha forti vibrazioni?

Un conduttore a trefolo sottile-può funzionare altrettanto benefilo da pannello resistente alle vibrazioniin molte applicazioni con armadi fissi, ma la qualità della terminazione è fondamentale. Utilizzare puntali o terminali compatibili e fornire un pressacavo nei punti in cui il cablaggio potrebbe spostarsi. Per gli acquirenti di ingegneria, GERITEL WIRE può confrontare l'installazione richiesta con la struttura del cavo e segnalare quando un'altra famiglia di cavi sarebbe tecnicamente più sicura.

È possibile utilizzare H07V-K per i circuiti di illuminazione?

H07V-K viene utilizzato come cavo per apparecchiature di illuminazione e in idonei impianti di illuminazione protetti dove le norme locali consentono conduttori unipolari flessibili. Per i circuiti esposti, inguainati o critici per il fuoco-, potrebbe essere necessaria un'altra struttura del cavo. GERITEL WIRE può allineare l'imballaggio di produzione con la gestione dei pannelli-in officina, la lavorazione automatizzata dei cavi o i requisiti di stoccaggio dei distributori per ordini ripetuti.

È possibile utilizzare H07V-K all'interno degli apparecchi di illuminazione?

H07V-K può supportare il cablaggio interno dell'apparecchio di illuminazione quando i requisiti di temperatura e apparecchio sono adatti. Gli apparecchi di illuminazione ad alta-temperatura potrebbero richiedere un cavo-resistente al calore anziché il PVC standard H07V-K. Se il progetto ha diversi circuiti o mercati di destinazione, GERITEL WIRE può aiutare a separare le applicazioni H07V-K dai circuiti che necessitano di cavi LSZH, schermati, per alte-temperature o flessibili-continui.
