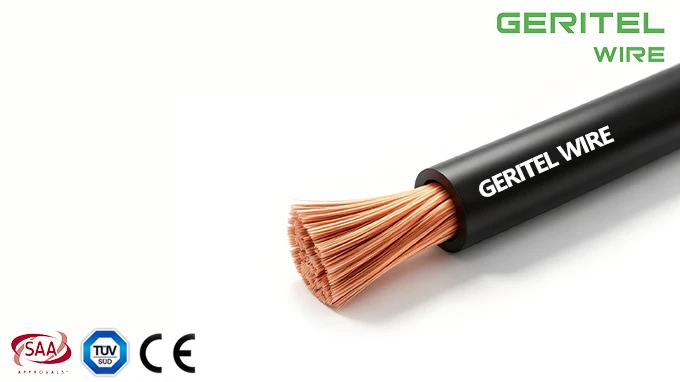

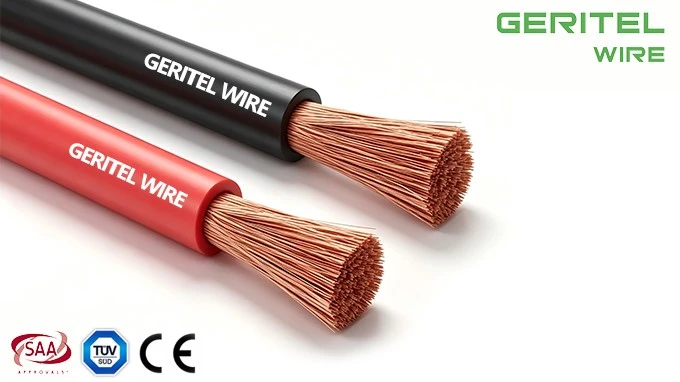

Cavo di controllo flessibile per il monitoraggio della batteria e il cablaggio ausiliario

Gli armadi di gestione della batteria- combinano elettronica di monitoraggio, relè, contattori, alimentatori e interfacce terminali che richiedono un cablaggio interno organizzato. H07V-K può essere utilizzato comeCavo dell'armadio di gestione della batteriaper circuiti ausiliari e di controllo protetti idonei dove è richiesto un nucleo unipolare flessibile. Per il cablaggio ausiliario BMS, la codifica a colori può aiutare a distinguere i circuiti funzionali durante l'assemblaggio e la manutenzione. GERITEL WIRE può supportare i produttori di ESS con identificazione personalizzata, imballaggio e documentazione di conformità disponibile. Come conduttore di controllo ESS, H07V-K deve essere selezionato dallo schema e dal funzionamento del circuito effettivi; non dovrebbe sostituire il cavo di comunicazione dedicato o le interconnessioni della batteria ad alta-corrente.

SPECIFICHE DEL PRODOTTO

flexible panel wire for distribution board earthing

Applicazioni

Cablaggio per pannelli in PVC da utilizzare nei pannelli di controllo degli interruttori, relè e strumentazione di quadri elettrici e per scopi quali connettori interni in apparecchiature raddrizzatori, avviatori motore e controller.

SPECIFICHE
Tensione nominale Uo/U	H05V-K:300/500V H07V-K:450/750V
Valutazione della temperatura	Risolto: da -30 gradi a +70 gradi Flesso: da -5 gradi a +70 gradi
Raggio minimo di curvatura	Fisso: 6 x diametro complessivo
Conduttore	Conduttore in rame flessibile di classe 5
Isolamento	PVC (cloruro di polivinile)
Colore dell'isolamento	Rosso, Nero, Blu, Arancione, Giallo, Bianco, Verde/Giallo, Viola, Rosa, Grigio, Marrone
NORME	EN 50525-2-31,EN 60228 Ritardante di fiamma secondo IEC/EN 60332-1-2 Resistente ai raggi UV

DIMENSIONI

AREA NOMINALE DELLA SEZIONE TRASVERSALE mm²

	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
	DIAMETRO COMPLESSIVO NOMINALE mm²	PESO NOMINALE kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

CONDUTTORI

CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	RESISTENZA MASSIMA DEL CONDUTTORE A 20 gradi ohm/km
CROCE NOMINALE SEZIONEZONA AL mm²	DIAMETRO MASSIMO DI FILI NEL CONDUTTORE mm	Fili semplici
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

CARATTERISTICHE ELETTRICHE

CROCE NOMINALE AREA EZIONALE mm²	METODO DI RIFERIMENTO A (IN ALLEGATO CONDOTTO IN TERMICO MURO ISOLANTE ECC) Amp		METODO DI RIFERIMENTO B (CHIUSO NEL CONDOTTO A MURO O IN CANALINE ECC) Amp		METODO DI RIFERIMENTO C (TAGLIATO DIRETTO) Amp		METODO DI RIFERIMENTO F (IN ARIA LIBERA O SU ONA PASSERELLA FORATA ETC ORIZZONTALE O VERTICALE ETC) Amp
							Toccante			Distanziato da un diametro
							Toccante			2 cavi monofase-CA o CC o 3 cavi trifase-CA piatto
	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- ACo DC	3 o 4 cavi Tre-fase AC	2 cavi Monofase- CA o CC	3 o 4Cavi Tre-Fase AC	2Cavi Monofase CA o CCPiatto	3Cavi Tre-fase ACpiatto	3 cavi Tre-fase ACtrifoglio	Orizzontale	Verticale
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569
