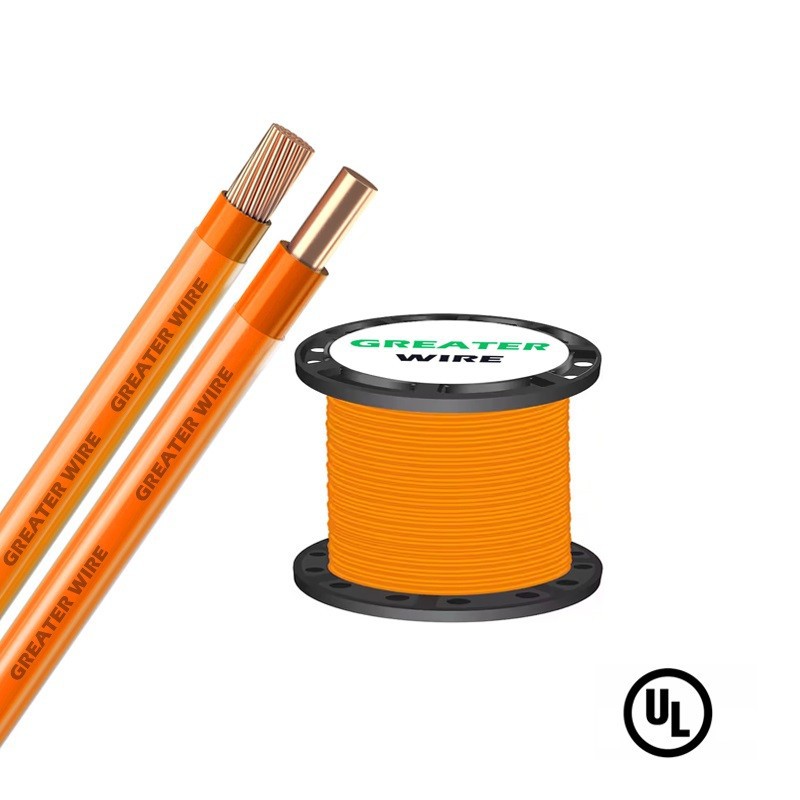

Il filo dell'edificio in rame Thhn/THWN è conduttore di rame, isolamento in PVC e guaina in nylon. I conduttori Thhn/THWN sono realizzati con rame disegnato morbido. Dimensioni da 14 a 4/0 AWG Utilizzare un filamento di inlay combinato, mentre 250 kcmil e dimensioni più grandi usano una filatura di rame compressa. 14awg a 10awg sono conduttori solidi o bloccati e oltre 8awg sono conduttori bloccati. Il filo è coperto di calore duro e isolamento in PVC resistente all'umidità con una giacca di nylon complessiva che utilizza la tecnologia. Disponibile in nero, bianco, rosso, blu, viola, verde, giallo, arancione, marrone e grigio. Disponibile anche in configurazioni a strisce. Alcuni colori sono soggetti alla quantità di ordine economico.
Applicazione
Thhn Wire è progettato secondo il National Electrical Code (NEC) e soddisfa gli standard del settore, garantendo la sua idoneità all'uso in diversi progetti di costruzione e cablaggio. Thhn/THWN ha un'eccellente elasticità, umida o asciutta, con limiti di temperatura non superiori a 90 gradi o in presenza di olio o refrigerante non superiore a 75 gradi. La tensione nominale è di 600 volt, che è sufficiente per soddisfare i requisiti elettrici standard e fornire trasmissione di potenza affidabile in una varietà di applicazioni. I cavi Thhn sono altamente adattabili, sia in edifici commerciali, strutture industriali o edifici residenziali, fornendo flessibilità per installazioni elettriche in una varietà di ambienti e sono adatti anche per macchinari e attrezzature industriali avanzate.
Caratteristica
● ASTM-B3, B8 e B787 (combinazione a 19 fili a filo di unilay)
● Ul Standards 83, 758, 1063 e 1581
● CSA C22.2 n. 75, taglie da nylon T90 attraverso 1000 kcmil
● ft 2 - tutte le dimensioni
● Resistente alla luce del sole - dimensioni 8 awg e più grande
● ROHS/REACH CONDITO
● Certificazione UL & BPS
● THHN ORT90 NYLON- Luoghi secchi non supera il 90 gradi C
● Luoghi a umido per thwn non supereranno i 75 gradi o le posizioni a secco per non superare i 90 gradi o le posizioni non superano i 75 gradi quando esposti al petrolio
● THWN -2- Locazioni weordry non superano i 90 gradi o le posizioni non superano i 75 gradi quando esposti al petrolio
Certificazione
I nostri prodotti hanno raggiunto varie prestigiose certificazioni internazionali, tra cui UL, TUV, CPR, CE, ROHS e altri.
Pacchetto
Linea di produzione
Il produttore di fili e cavi più ampi è un'integrazione di fabbriche intelligenti e digitali progettate per aumentare la velocità di produzione e, soprattutto, garantire gli standard di altissima qualità, con precisione automatizzata delle apparecchiature di produzione fino a 0. 002mm. Ogni cavo prodotto subisce un'ispezione completa del 100% durante il processo di produzione e ispezione, creando una nuova era di precisione ed efficienza. La configurazione avanzata elimina gli errori intrinseci e i difetti associati all'assemblaggio manuale, basandosi sulla promessa di fornire un prodotto con affidabilità senza pari.
Caso
Socio
Domande frequenti
D: Puoi usare un filo solido e a filo insieme?
D: Puoi usare il filo a ciglia per una presa?
D: Posso usare il filo a filo per il cablaggio della casa?
Etichetta sexy: UL BPS Certificato THHN/THWN Copper Building Wire, China UL BPS Certificato THHN/THWN CHILE BEDIFICI COPER, FORNITORI, FACTORIA
| Filo elettrico resistente al calore termoplastico senza piombo con guaina in nylon (thhn/thwn -2). 600v. 90 gradi | |||||||||
| Dimensione del conduttore | No. e diametro nominale del filo | Spessore del muro | Diametro complessivo approssimativo | Resistenza minima di isolamento | * Ampia | Peso nominale del cavo | |||
| (millimetro) | (AWG) | (millimetro) | PVC (mm) | Nylon (mm) | (millimetro) | Mω/km | 90 gradi bagnati | 90 gradi asciutti | Kg/km |
| Grazie | Thhn | ||||||||
| Solido | |||||||||
| 1,6 mm | 14 | 1x1,60 millimetri | 0.4 | 0.10 | 2.60 | 130 | 35 | 35 | 22.62 |
| 2. 0 mm | 12 | 1x2. 00 mm | 0.4 | 0.10 | 3.00 | 110 | 40 | 40 | 33.57 |
| 2,6 mm | 10 | 1x2,60 mm | 0.5 | 0.10 | 3.80 | 120 | 55 | 55 | 55.78 |
| 3,2 mm | 8 | 1x3,20 mm | 0.8 | 0.13 | 5.06 | 120 | 75 | 75 | 88.33 |
| Bloccato | |||||||||
| 2. 0 mm² | 14/7 | 7/0.60 | 0.4 | 0.10 | 2.80 | 130 | 30 | 35 | 23.51 |
| 3,5 mm² | 12/7 | 7/0.80 | 0.4 | 0.10 | 3.40 | 110 | 35 | 40 | 39.12 |
| 5,5 mm² | 10/7 | 7/1.00 | 0.5 | 0.10 | 4.20 | 120 | 50 | 55 | 60.56 |
| 8. 0 mm² | 8/7 | 7/1.20 | 0.8 | 0.13 | 5.46 | 120 | 65 | 75 | 91.95 |
| 14 mm² | 6/7 | 7/1.60 | 0.8 | 0.13 | 6.66 | 100 | 95 | 105 | 151.77 |
| 22 mm² | 4/7 | 7/2.00 | 1 | 0.15 | 8.30 | 100 | 130 | 140 | 236.65 |
| 30 mm² | 2/7 | 7/2.30 | 1 | 0.15 | 9.20 | 100 | 160 | 170 | 306.50 |
| 38 mm² | 1-19 | 19/1.60 | 1.3 | 0.18 | 10.96 | 100 | 185 | 195 | 409.82 |
| 50 millimetri² | 1/0-19 | 19/1.80 | 1.3 | 0.18 | 11.96 | 100 | 220 | 235 | 509.05 |
| 60 millimetri² | 2/0-19 | 19/2.00 | 1.3 | 0.18 | 12.96 | 80 | 250 | 260 | 618.96 |
| 80 millimetri² | 3/0-19 | 19/2.30 | 1.3 | 0.18 | 14.46 | 80 | 300 | 320 | 804.44 |
| 100 mm² | 4/0-19 | 19/2.60 | 1.3 | 0.18 | 15.96 | 80 | 355 | 370 | 1013.94 |
| 125 mm² | 250 mcm | 37/2.10 | 1.6 | 0.18 | 18.26 | 80 | 400 | 420 | 1296.37 |
| 150 millimetri² | 300 mcm | 37/2.30 | 1.6 | 0.20 | 19.70 | 80 | 440 | 475 | 1542.02 |
| 350 mcm | 37/2.47 | 1.6 | 0.20 | 20.90 | 60 | 505 | 523 | 1783.07 | |
| 200 millimetri² | 400 mcm | 37/2.60 | 1.6 | 0.20 | 21.80 | 60 | 540 | 570 | 1946.72 |
| 500 mcm | 37/2.95 | 1.6 | 0.20 | 24.25 | 60 | 620 | 655 | 2486.02 | |
| 250 millimetri² | 500 mcm | 61/2.30 | 1.6 | 0.20 | 24.30 | 60 | 620 | 655 | 2437.34 |
| 600 mcm | 61/2.52 | 1.8 | 0.23 | 26.76 | 60 | 690 | 710 | 2995.93 | |
| 325 mm² | 650 mcm | 61/2.60 | 1.8 | 0.23 | 27.46 | 60 | 720 | 770 | 3191.58 |
| 750 mcm | 61/2.82 | 1.8 | 0.23 | 29.36 | 60 | 785 | 820 | 3719.63 | |
| 400 mm² | 800 mcm | 61/2.90 | 1.8 | 0.23 | 30.16 | 60 | 810 | 875 | 3927.55 |
| 500 mm² | 1000 mcm | 61/3.20 | 1.8 | 0.23 | 32.86 | 60 | 930 | 995 | 4750.91 |
| Standard di riferimento: PEC, NEC (basato su una temperatura ambiente di 30 gradi) | |||||||||
