Class B compressed strand shielded tray cable 600V

PRODOTTO VERO COLPO

XLPE/PVC Type TC-ER cable with Class B stranded copper

XLPE/PVC Type TC-ER cable with bare copper conductor

ASTM B33 tinned copper drain wire XLPE/PVC TC-ER instrumentation cable

ASTM B8 copper conductor 600V instrumentation cable

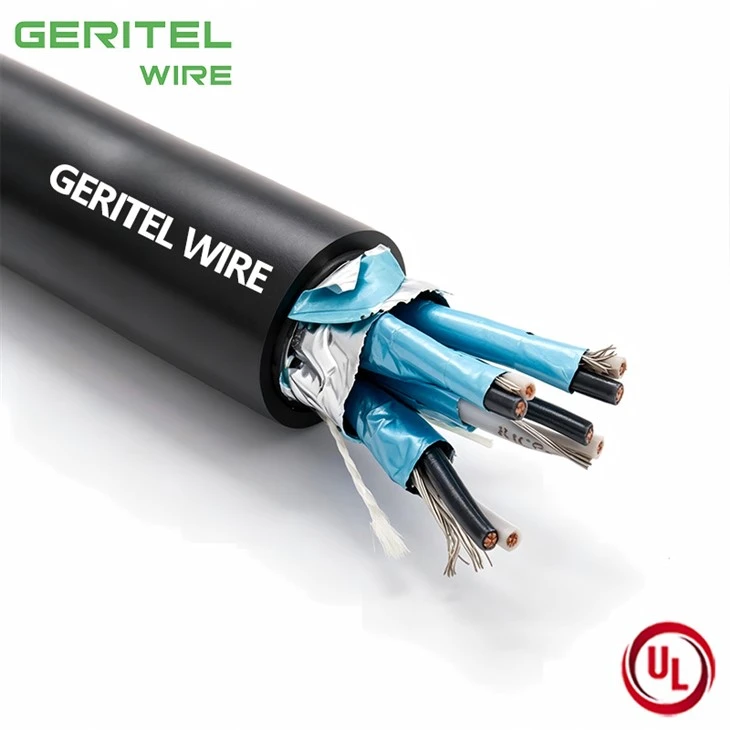

Cavo TC-ER per strumentazione tipo TC-ER da 16 AWG schermato singolarmente e complessivamente per il controllo dei processi industriali

Questo prodotto per il cablaggio del segnale IS/OS da 16 AWG è affidabileCavo per strumentazione XLPE/PVC TC-ER con isolamento XLPE, prodotto comeCavo XLPE/PVC tipo TC-ER con isolamento RFH-2e valutato per una tensione di lavoro di 600 V, che può essere offerta come completaPreventivo cavo per strumentazione 600 V XLPE/PVC TC-ERe serve come idealeSostituzione cavo strumentazione IS/OS XLPE/PVCper il cablaggio di segnali industriali obsoleto. Progettato con doppia schermatura individuale e complessiva, isolamento del nucleo XLPE e rivestimento esterno in PVC, questo cavo per vassoio TC-ER offre elevate prestazioni anti-interferenze, supporta l'installazione di percorsi esposti, passerelle e condutture e si adatta a strumentazione di precisione, allarmi antincendio e cablaggi di circuiti di controllo di fabbrica.

SPECIFICHE DEL PRODOTTO

600V XLPE/PVC TC-ER instrumentation cable China manufacturer

Descrizione del prodotto

I cavi XLPE/PVC, strumentazione da 600 V, tipo TC-ER e cavi per interramento diretto sono costituiti da conduttori intrecciati di classe B in rame nudo completamente ricotto (in coppie o terne), ricoperti con isolamento in polietilene reticolato (XLPE), schermatura complessiva o schermatura individuale e complessiva e rivestimento in PVC nero. Questi cavi sono utilizzati nei sistemi di controllo, audio, citofonici, circuiti di allarme e gestione dell'energia.

Applicazioni

In aria libera, condotti, passerelle portacavi, canaline e interramento diretto
Approvato per aree pericolose industriali di Classe I, Div. 2 secondo NEC
Consentito per percorso esposto (ER) utilizzato in conformità con NEC per 3 o più conduttori; due conduttori senza filo di terra sono solo di tipo TC

Caratteristiche

Valutato a 90 gradi bagnato o asciutto
Ripcord (secondo necessità)
Ottima resistenza alla luce solare
Soddisfa il test di piegatura a freddo a -25 gradi

SPECIFICHE
Conteggio dei conduttori	Disponibili da 1 coppia a 36 coppie e da 1 triade a 24 triadi
Conduttore	Rame nudo completamente ricotto Classe B
Dimensioni del calibro	Disponibile in 18 o 16 AWG
Isolamento	Polietilene reticolato-(XLPE)
Codifica colore	Secondo ICEA S-58-679 Metodo 9, Tabella E-1 (nero-bianco-rosso), più un conduttore per coppia/terna stampato per l'identificazione; sono disponibili ulteriori opzioni di codifica colore
Opzioni scudo	Complessivamente (sistema operativo): Schermatura complessiva in lamina di poliestere e alluminio a contatto con filo di drenaggio in rame stagnato a trefoli da 20 AWG Individuale e complessivo (IS/OS): Combinazione di schermatura individuale e complessiva con foglio di alluminio e poliestere a contatto con filo di drenaggio a trefoli in rame stagnato da 20 AWG
Giacca	Cloruro di polivinile (PVC)
Marcatura della giacca	CAVO MAGGIORE DA 00000 FT XXAWG XX/PR (o TR) XLPE/PVC OS (o IS o IS/OS) 600 V 90 C TIPO BAGNATO O SECCO TC-ER (UL) SUN RES DIR BUR MADE IN USA MMGGAAAA
Confezione	Bobine di legno a perdere-in diverse lunghezze e dimensioni
Conformità delle prestazioni	ASTM B3, ASTM B8, ASTM B33 UL®44 UL1277 UL 1685 (test di esposizione alla fiamma) ANSI/NEMA WC 57/ICEA S-73-532
Altre conformità	EPA 40 CFR, Parte 261 OSHA Conformità RoHS-/conforme RoHS 2 Conformità REACH-

Nel complesso schermato

Conteggio delle coppie	Conteggio della triade	Dimensioni conduttore AWG	Spessore dell'isolamento pollici (mm)	Spessore della giacca pollici (mm)	ca. Diametro complessivo pollici (mm)	ca. Peso netto libbre/kft (kg/km)
1	-	18	0.030(0.76)	0.045(1.14)	0.32(8.2)	50(68)
-	1	18	0.030(0.76)	0.045(1.14)	0.34(8.6)	60(83)
2	-	18	0.030(0.76)	0.045(1.14)	0.46(11.7)	80(113)
4	-	18	0.030(0.76)	0.060(1.52)	0.57(14.5)	135(198)
8	-	18	0.030(0.76)	0.060(1.52)	0.73(18.5)	220(326)
12	-	18	0.030(0.76)	0.080(2.03)	0.92(23.5)	345(506)
16	-	18	0.030(0.76)	0.080(2.03)	1.02(26.0)	425(629)
20	-	18	0.030(0.76)	0.080(2.03)	1.13(28.7)	510(753)
24	-	18	0.030(0.76)	0.080(2.03)	1.26(31.9)	595(882)
36	-	18	0.030(0.76)	0.080(2.03)	1.44(36.5)	820(1,219)
1	-	16	0.030(0.76)	0.045(1.14)	0.35 (8.8)	60(82)
-	1	16	0.030(0.76)	0.045(1.14)	0.37 (9.3)	70(102)
2	-	16	0.030(0.76)	0.045(1.14)	0.50(12.7)	95(140)
4	-	16	0.030(0.76)	0.060(1.52)	0.62(15.7)	170(249)
8	-	16	0.030(0.76)	0.060(1.52)	0.80(20.2)	285(421)
12	-	16	0.030(0.76)	0.080(2.03)	1.01(25.6)	440(651)
16	-	16	0.030(0.76)	0.080(2.03)	1.12(28.4)	550(817)
20	-	16	0.030(0.76)	0.080(2.03)	1.24(31.4)	665(986)
24	-	16	0.030(0.76)	0.080(2.03)	1.37(34.9)	780(1,159)
36	-	16	0.030(0.76)	0.080(2.03)	1.57(40.0)	1,095(1,625)

Schermatura individuale e complessiva

Conteggio delle coppie	Dimensioni conduttore AWG	Spessore dell'isolamento pollici (mm)	Spessore della giacca pollici (mm)	ca. Diametro complessivo pollici (mm)	ca. Peso netto libbre/kft (kg/km)
2	18	0.030(0.76)	0.045(1.14)	0.50(12.8)	70(102)
4	18	0.030(0.76)	0.060(1.52)	0.62(15.7)	95(135)
8	18	0.030(0.76)	0.060(1.52)	0.80(20.3)	115(168)
12	18	0.030(0.76)	0.080(2.03)	1.01(25.7)	150(218)
16	18	0.030(0.76)	0.080(2.03)	1.12(28.5)	200(291)
20	18	0.030(0.76)	0.080(2.03)	1.24(31.5)	275(404)
24	18	0.030(0.76)	0.080(2.03)	1.38(35.1)	295(433)
36	18	0.030(0.76)	0.080(2.03)	1.58(40.2)	390(575)
2	16	0.030(0.76)	0.060(1.52)	0.58(14.7)	120(175)
4	16	0.030(0.76)	0.060(1.52)	0.67(17.0)	185(271)
8	16	0.030(0.76)	0.080(2.03)	0.91(23.1)	350(517)
12	16	0.030(0.76)	0.080(2.03)	1.10(27.9)	485(719)
16	16	0.030(0.76)	0.080(2.03)	1.22(31.0)	610(906)
20	16	0.030(0.76)	0.080(2.03)	1.36(34.4)	740(1,095)
24	16	0.030(0.76)	0.080(2.03)	1.51(38.3)	870(1,289)
36	16	0.030(0.76)	0.110(2.79)	1.79(45.5)	1,320(1,963)

CERTIFICAZIONI

XLPE/PVC overall shielded pairs triads equivalent

CONFEZIONE

600V XLPE/PVC instrumentation cable for energy management

Rotolo

XLPE/PVC TC-ER instrumentation cable for automation wiring

Bobina di plastica

600V XLPE/PVC instrumentation cable for industrial control

Piccola bobina di legno

APPLICAZIONE

600V XLPE/PVC Type TC-ER replacement cable

Automazione di fabbrica

600V XLPE/PVC TC-ER instrumentation cable cut to length

Strumentazione di processo

600V XLPE/PVC TC-ER instrumentation cable distributor

Sistemi di controllo del trattamento dell'acqua

CASO

XLPE/PVC 600V Instrumentation Type TC-ER cable TC-ER cable supplier

Sito BASF Ludwigshafen Verbund

XLPE/PVC 600V Instrumentation Type TC-ER cable cable manufacturer

Impianto di trattamento delle acque reflue MWRA Deer Island

XLPE/PVC 600V Instrumentation Type TC-ER cable quote

Siemens Electronic Works fabbrica di Amberg

PERCHÉ SCEGLIERE NOI

30Anni di esperienza
in un-servizio unico

Dongguan Greater Wire & Cable Co., Ltd. è un produttore di cavi professionale-di livello ingegneristico in Cina, che fornisce soluzioni di cavi elettrici certificati per progetti edilizi, industriali, minerari, energetici e infrastrutturali in tutto il mondo.

Con uno stabilimento di 30.000 m², 30 linee di produzione, ingegneri esperti e un rigoroso team di controllo qualità, forniamo cavi affidabili, tracciabili e conformi per applicazioni ingegneristiche internazionali. I nostri prodotti sono supportati da certificazioni tra cui SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS e ISO.

Ci impegniamo a garantire sicurezza, qualità, trasparenza e partnership a lungo-termine. Dall'ispezione delle materie prime al test del prodotto finito, ogni lotto viene attentamente controllato per garantire prestazioni stabili e un utilizzo affidabile del progetto.

Maggiore qualità certificata del cavo -. Fornitura affidabile. Valore ingegneristico.

cross-linked polyethylene insulation XLPE/PVC TC-ER instrumentation cable

15K

Progetti finiti

150+

personale professionale

15K

clienti felici

92+

premi e certificati

ATTREZZATURE IMPIANTISTICA

XLPE/PVC Type TC-ER cable with Class B compressed strand

Class B compressed strand 600V instrumentation cable

Class B stranded copper 600V instrumentation cable

fully annealed bare copper shielded tray cable 600V

ASTM B8 copper conductor shielded tray cable 600V

XLPE/PVC Type TC-ER cable with ASTM B33 tinned copper drain wire

CERTIFICAZIONI GLOBALI

Class B stranded copper shielded tray cable 600V

FOTO DEI CLIENTI

bare copper conductor shielded tray cable 600V

TRASPORTI INTERNAZIONALI

Trasporto via mare

Offriamo soluzioni affidabili di trasporto marittimo per ordini di grandi-volumi. Le tue merci vengono imballate in modo sicuro e spedite in container, garantendo una consegna conveniente-ai porti di tutto il mondo.

Trasporto aereo

Per una consegna più rapida, il nostro servizio di trasporto aereo garantisce che i tuoi prodotti raggiungano rapidamente le destinazioni internazionali, con un'attenta gestione e un monitoraggio completo lungo il percorso.

Espresso internazionale

Hai bisogno di spedizioni urgenti? Il nostro servizio espresso internazionale consegna ordini di piccole e medie dimensioni in modo efficiente, fornendo un servizio porta-a-porta con monitoraggio in tempo- reale per la massima tranquillità.

XLPE/PVC TC-ER instrumentation cable for ducts

PARTNER COOPERATIVO

Cerchiamo un partner cooperativo per espandere la nostra attività.

XLPE/PVC TC-ER instrumentation cable for aerial installation

XLPE/PVC 600V Type TC-ER wet dry locations

shielded XLPE/PVC instrumentation cable for cable tray

XLPE/PVC TC-ER instrumentation cable for free air

600V XLPE/PVC tray cable for beverage production

600V XLPE/PVC TC-ER instrumentation cable for beverage production

XLPE/PVC Type TC-ER cable for beverage production

XLPE/PVC Type TC-ER cable for manufacturing plant

XLPE/PVC Type TC-ER cable for food processing plant

Come collaborare con noi?

Condividi semplicemente le tue esigenze, ricevi la nostra soluzione professionale, conferma i campioni e goditi una produzione veloce e affidabile e una consegna in tutto il mondo - lavorare con noi è così facile.

Il nostro indirizzo

Edificio 2, No. 40 Luxi 2nd Road, città di Liaobu, città di Dongguan, provincia del Guangdong, Cina

Numero di telefono

+86 136 6257 9592

+86 135 1078 4550

E-e-mail

manager01@greaterwire.com

600V XLPE/PVC tray cable for pharmaceutical plant

Domande frequenti

Perché questo cavo è dotato di schermatura sia individuale che complessiva?

La schermatura individuale protegge ciascuna coppia dalla-diafonia tra coppie all'interno dello stesso cavo. La schermatura complessiva fornisce un ulteriore livello di protezione contro le interferenze elettromagnetiche esterne provenienti dai cavi di alimentazione e dalle apparecchiature vicine. Insieme, forniscono la massima protezione del segnale.

Qual è la differenza tra i rating PLTC e ITC?

PLTC (Power-Limited Tray Cable) è per circuiti di controllo a potenza-limitata. ITC (Instrumentation Tray Cable) è per applicazioni di strumentazione e controllo. Questo cavo supporta entrambi i valori nominali, offrendo flessibilità per varie installazioni di controllo e strumentazione.

Che tipi di segnali può trasportare questo cavo?

Questo cavo è adatto per segnali analogici (4-20 mA, termocoppia, RTD), comunicazioni digitali e segnali di controllo a bassa tensione in sistemi di strumentazione e automazione.

Questo cavo può essere installato in passerelle portacavi senza condotto?

Sì, la classificazione PLTC/ITC consente l'installazione di passerelle portacavi. Per i tratti esposti, assicurarsi che l'installazione soddisfi i requisiti del codice per la protezione fisica.
