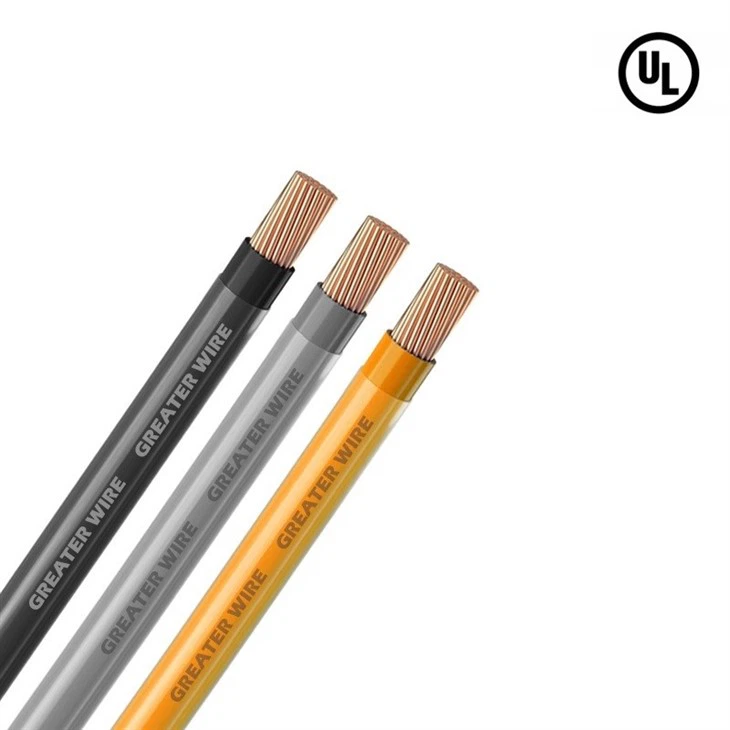

1000kcmil Thhn Wire

1000 kcmil Thhn Wire è una scelta principale per applicazioni elettriche ad alta capacità, che combina una dimensione sostanziale del conduttore con un robusto isolamento per soddisfare le rigorose esigenze dei moderni sistemi di energia. Questo filo è progettato per fornire prestazioni ed efficienza affidabili in una varietà di contesti, tra cui ambienti commerciali, industriali e di utilità.
1 000 kcmil thhn filo presenta un conduttore con una sezione trasversale di 1000.000 MIL circolari, consentendole di gestire correnti elettriche molto alte con resistenza minima. Il conduttore è in genere realizzato in rame di alta purezza, con eccellente conducibilità elettrica.
L'isolamento di Thhn Wire è composto da polivinil cloruro resistente al calore (PVC), che offre una protezione eccezionale contro guasti elettrici e fattori ambientali. Per ulteriore durata, il filo è coperto con una guaina in nylon (poliammide) trasparente. Questa combinazione di materiali garantisce che il filo sia resistente all'abrasione, all'umidità e a vari prodotti chimici, rendendolo adatto a una vasta gamma di applicazioni esigenti.

Applicazione

1000 mcm thhn filo viene utilizzato in linee di alimentazione ad alta tensione per distribuire elettricità dalle sottostazioni a varie parti di una rete elettrica. È essenziale per trasmettere grandi quantità di potenza su lunghe distanze nelle reti di utilità. E 1000 mcm thhn filo alimenta grandi macchinari e attrezzature industriali negli impianti di produzione e lavorazione, utilizzati per collegare motori e generatori ad alta potenza, garantendo un funzionamento affidabile in ambienti industriali esigenti.

Caratteristica

● ASTM-B3, B8 e B787 (combinazione a 19 fili a filo di unilay)
● Ul Standards 83, 758, 1063 e 1581
● CSA C22.2 n. 75, taglie da nylon T90 attraverso 1000 kcmil
● ft 2 - tutte le dimensioni
● Resistente alla luce del sole - dimensioni 8 awg e più grande
● ROHS/Reach conforme
● Certificazione UL & BPS
● THHN ORT90 NYLON- Luoghi secchi non supera il 90 gradi C
● Luoghi a umido per topi non superare i 75 gradi o le posizioni a secco per non superare i 90 gradi o le posizioni non superano i 75 gradi quando esposti al petrolio
● THWN -2- Locazioni weordry non superano i 90 gradi o le posizioni non superano i 75 gradi quando esposti al petrolio

Certificazione

I nostri prodotti hanno raggiunto varie prestigiose certificazioni internazionali, tra cui UL, TUV, CPR, CE, ROHS e altri.

Pacchetto

500MCM THHN wire package

Linea di produzione

Con anni di esperienza nel settore del filo e dei cavi, il team di Greater Wire possiede ampie competenze e conoscenze. Sfruttiamo questa esperienza per affrontare sfide complesse e fornire soluzioni innovative che soddisfano le esigenze in evoluzione dei nostri clienti.

Caso

THHN Wire Company cases

Partner

Greater Wire Partner

FAQ

D: Che dimensioni sono 1000 kcmil?

A: 1000 kcmil (mille mil circolari) il filo equivalente a 1000 mcm (migliaia di mil circolari). La dimensione del filo da 1000 kcmil ha un diametro di circa 1,25 pollici (31,75 mm.

D: A cosa serve il cavo da 1000 mcm?

A: 1000 MCM (Mille Circular MILS) Cavo è progettato per applicazioni elettriche ad alta capacità grazie alle sue grandi dimensioni del conduttore. Come: distribuzione di energia, applicazioni industriali, edifici commerciali e altri.

D: Il filo MCM è uguale a KCMIL?

A: Sì, MCM (mille circolari MILS) e KCMIL (mille mil circolari) si riferiscono alla stessa unità di misurazione per il manometro.

Etichetta sexy: 1000kcmil Thhn Wire, China 1000kcmil Thhn Wire produttori, fornitori, fabbrica

217

Filo elettrico resistente al calore termoplastico senza piombo con guaina in nylon (thhn/thwn -2). 600v. 90 gradi
Dimensione del conduttore		No. e diametro nominale del filo	Spessore del muro		Diametro complessivo approssimativo	Resistenza minima di isolamento	* Ampia		Peso nominale del cavo
(mm)	(AWG)	(mm)	PVC (mm)	Nylon (mm)	(mm)	Mω/km	90 gradi bagnati	90 gradi asciutti	Kg/km
Solido							Grazie	Thhn
1,6 mm	14	1x1.60mm	0.4	0.10	2.60	130	35	35	22.62
2. 0 mm	12	1x2. 00 mm	0.4	0.10	3.00	110	40	40	33.57
2,6 mm	10	1x2,60 mm	0.5	0.10	3.80	120	55	55	55.78
3,2 mm	8	1x3,20 mm	0.8	0.13	5.06	120	75	75	88.33
Bloccato
2. 0 mm²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3,5 mm²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5,5 mm²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 mm²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14 mm²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22 mm²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30 mm²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38 mm²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50mm²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60mm²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80mm²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100 mm²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125 mm²	250 mcm	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150mm²	300 mcm	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 mcm	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200mm²	400 mcm	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 mcm	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250mm²	500 mcm	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 mcm	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325 mm²	650 mcm	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 mcm	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 mm²	800 mcm	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500 mm²	1000 mcm	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Standard di riferimento: PEC, NEC (basato su una temperatura ambiente di 30 gradi)
