1, Definizione di base e composizione strutturale
1.1 Panoramica diCavo AC 90
AC 90 (cavo corazzato 90 gradi C) è un cavo corazzato in alluminio con un livello di isolamento di carta o polimero tra i suoi conduttori . non include un filo di terra aggiuntivo, ma fa parte del filo di terra attraverso il strato di armatura del cavo .
1.2 Panoramica diCavo MC
Il cavo MC (Metal CAD) è un tipo di cavo multi conduttore con una guaina in metallo, di solito che include un filo di terra isolato, che ha una struttura più completa ed è adatto per ambienti più complessi ed esposti . MC Metal Clod Cable
2, tabella di confronto del cavo AC 90 ecavo in metallo MC
| Confronta TTEM | Cavo AC90 | Cavo MC |
| nome e cognome | Cavo corazzato 90 gradi | Cavo rivestito in metallo |
| Tipo di armatura | Armatura in alluminio interbloccata | Armatura in alluminio o acciaio |
| Struttura del conduttore | Conduttore di rame o conduttore in alluminio | Conduttore di rame o conduttore in alluminio |
| Configurazione del filo di messa a terra | Di solito non esiste un filo di messa a terra indipendente, basandosi sull'armatura come filo di terra | Compreso filo di messa a terra isolato indipendente |
| temperatura operativa |
Massimo 90 gradi C | Fino a 90 gradi C (sono disponibili anche modelli ad alta temperatura a 105 gradi C) |
| Ambiente di installazione | Aree asciutte e protette (come i soffitti sospesi) | Aree asciutte, umide ed esposte (come pavimenti e pareti) |
| Resistenza allo shock meccanico | più forte | Più più forte, adatto per l'esposizione e applicazioni industriali |
| Capacità di resistenza alla corrosione | Debole | Modelli opzionali con strato protettivo esterno anticorrosione |
| Flessibilità di installazione | Bene | Meglio, più adattabile |
| Standard | CSA C22.2 no . 51 | CSA C22.2 no . 51, no . 230, UL 1569 |
| Requisiti di test di continuità a terra | Requisiti di messa a terra più rigorosi (armature) | Il filo di messa a terra indipendente è facile da rilevare e mantenere |
| Scenari di applicazione tipici | Cablaggio interno e soffitti sospesi in edifici commerciali | Strutture industriali, alimentazione residenziale, collegamento delle attrezzature |
3, Analisi della composizione strutturale di filo AC90 e filo MC
3.1 Struttura a filo 90 AC 90
Conduttore: di solito un conduttore di rame morbido o alluminio;
Strato di isolamento: materiale PVC o XLPE termoplastico; Come il filo T90, RW90 Wire
Strato di isolamento: nastro in poliestere o strato di carta;
Strato di armatura: armatura a striscia di interblocco in alluminio;
Nessun filo di messa a terra indipendente: lo strato di armatura funge anche da percorso di messa a terra .
3.2 filo elettrico MCStruttura
Conduttore: rame o alluminio;
Strato di isolamento: termoinduttura o isolamento termoplastico, come il filo Thhn, filo XHW;
Stiro di riempimento: utilizzato per la stabilità strutturale;
Strato di armatura: nastro di interblocco in alluminio o in acciaio;
Filo di terra: almeno un conduttore di terra isolato verde o verde/giallo .
4, confronto delle prestazioni tecniche traFilo AC90EMC Wire
4.1 Prestazioni elettriche
Il cavo MC è superiore al filo AC 90 in termini di continuità a terra e sicurezza elettrica a causa del suo filo di messa a terra indipendente ., specialmente negli scenari di elettricità industriale su larga scala, può soddisfare meglio i requisiti di livello elettrico più elevati .
4.2 Prestazioni termiche
I due sono all'incirca gli stessi in temperatura nominale (90 gradi C), ma i cavi MC possono scegliere modelli C a 105 gradi resistenti ad alta temperatura in base a diversi materiali di isolamento, che sono adatti per aree di carico di calore più elevate .
4.3 Proprietà meccaniche
Il filo elettrico MC è dotato di armatura in metallo, che ha una forte resistenza all'impatto ed è adatto per ambienti che richiedono cablaggio esposto o possono essere influenzati dalle forze esterne . AC 90 cavi sono più adatti per ambienti con requisiti di protezione meccanica più bassi, come tubazioni e soffitti .}}}
5, metodo di installazione e specifiche standard
5.1 Metodo di installazione
Cavo AC 90: comunemente utilizzato per l'installazione e l'installazione esposte interne in soffitti sospesi, dovrebbe essere prestata particolare attenzione alla continuità e all'affidabilità della connessione di messa a terra .
Cavo MC: adatto a vari metodi di posa, tra cui posa esposte, posa sepolta, filettatura all'interno dei tubi e utilizzo sulle pareti esterne dell'edificio, con una forte flessibilità .
5.2 Standard di esecuzione
AC 90 Wire: conforme allo standard canadese CSA C22.2 no . 51;

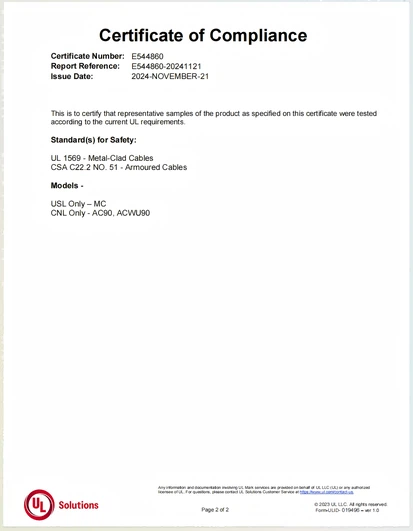

MC WIRE: è conforme al 1569 UL, CSA C22 . 2 no . 230 e conforma anche alle normative NEC (Codice elettrico nazionale) per l'installazione nelle aree di classe I e II.
6, l'ambiente di utilizzo e le applicazioni tipiche del cavo AC 90 e del cavo MC
| ambiente di applicazione | Tipo di cavo consigliato | Descrizione del motivo |
| Soffitto sospeso, area secca | Cavo AC 90 | A basso costo, struttura semplice e facile installazione |
| Workshop di produzione industriale | Cavo MC | Filo di terra indipendente, sicuro e affidabile, resistente alla corrosione |
| Medical/School/Laboratory | Cavo MC | Richiede una sicurezza ad alta messa a terra e cablaggio flessibile |
| Cablaggio di potere temporaneo | Cavo MC | Riutilizzabile e altamente resistente ai danni meccanici |
| Cablaggio interno in appartamenti o aree commerciali | Cavo AC 90 | Controllo dei costi ragionevoli per soddisfare le esigenze di sicurezza di base |
| Ambiente umido o chimico | Cavo MC | (Modello anti -corrosione) La guaina è resistente alla corrosione chimica e adatta per aree umide e corrosive |
7, vantaggi e svantaggi del filo AC90 ecavo in metallo MC
Vantaggi e svantaggi diCavo AC 90
vantaggio:
Basso costo;
Lo strato di armatura fornisce una certa protezione meccanica;
Facile installazione;
Adatto per ambienti asciutti nella maggior parte degli edifici commerciali .
Svantaggi:
Nessun filo di messa a terra indipendente, le prestazioni di terra dipende dalla connessione dell'armatura;
Non adatto per ambienti umidi o esposti;
Il test di continuità a terra è complesso .
Vantaggi e svantaggi diCavo MC
vantaggio:
Contiene conduttori di messa a terra indipendenti, alta sicurezza;
Installazione flessibile e forte adattabilità ambientale;
Forte resistenza alla corrosione e all'impatto meccanico;
Conforme a più codici elettrici e di costruzione .
Svantaggi:
Costi elevati;
Il peso è relativamente grande ed è necessaria una struttura di supporto più ampia per il cablaggio .
