Cavi circolari arancionisono comunemente usati in varie applicazioni elettriche e industriali, in particolare per la trasmissione di potenza, i sistemi di controllo e la trasmissione del segnale. Questi cavi sono riconosciuti per il loro distintivo colore arancione, che aiuta a garantire visibilità e sicurezza in ambienti come cantieri, fabbriche e piante industriali. Come tutti i cavi, i cavi circolari arancioni sono sensibili a guasti e danni dovuti a sollecitazioni fisiche, fattori ambientali o usura nel tempo. Il rilevamento in anticipo dei guasti in questi cavi è cruciale per garantire la continua sicurezza e affidabilità del sistema elettrico.
In questo articolo, discuteremo i tipi comuni di guasti che possono verificarsi nei cavi circolari arancioni, le tecniche utilizzate per rilevare questi guasti e le migliori pratiche per mantenere l'integrità di questi cavi.
Cos'è unCavo circolare arancione?

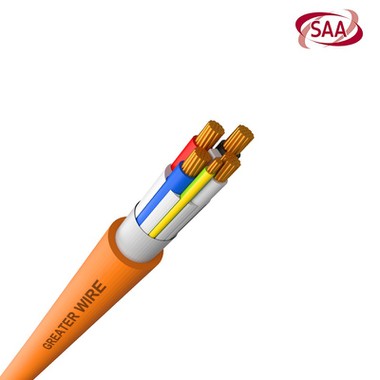

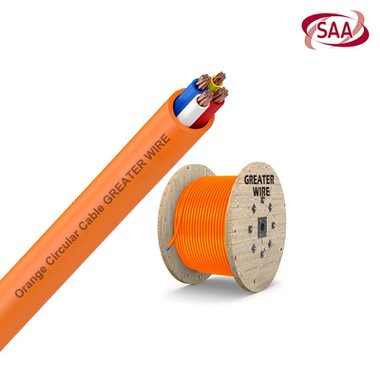

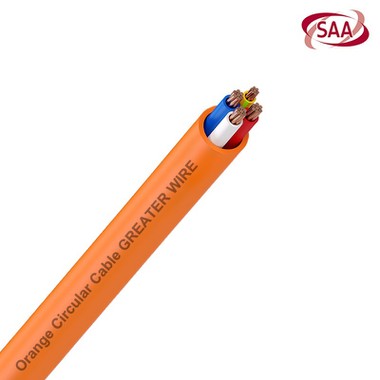

Prima di immergersi nel rilevamento dei guasti, è importante comprendere la struttura di base di un cavo circolare arancione. In genere, questi cavi sono costituiti da:
Conduttori: Questi sono i fili interni di rame o alluminio che trasportano corrente elettrica o segnali. Sono i componenti principali del cavo e forniscono il percorso per l'alimentazione o la comunicazione.
Isolamento: L'isolamento circonda ciascun conduttore per prevenire cortocircuiti e correnti di perdita, fornendo un isolamento elettrico tra i fili.
Guaina esterna: La guaina esterna è un rivestimento protettivo che protegge i componenti interni del cavo da danni meccanici, umidità, sostanze chimiche e temperature estreme. Il colore arancione viene utilizzato per la visibilità, specialmente in ambienti pericolosi o ad alto traffico.
Nonostante la loro solida costruzione, i cavi circolari arancioni sono vulnerabili a danni meccanici, guasti elettrici o degrado ambientale. Controllare regolarmente potenziali guasti e prendere misure proattive per rilevarli può aiutare a prevenire gli incidenti, migliorare l'affidabilità del sistema ed estendere la durata della vita del cavo.
Fagni comuni nei cavi circolari arancioni
Diversi tipi di guasti possono verificarsi nei cavi circolari arancioni, a seconda dell'ambiente e delle condizioni operative. Questi guasti possono essere ampiamente classificati in due categorie: guasti elettrici e guasti meccanici.
Guasti elettrici
Short Circuits: Un corto circuito si verifica quando vi è un contatto non intenzionale tra due o più conduttori, che porta a un percorso diretto per il flusso della corrente elettrica. Ciò può essere causato dall'isolamento danneggiato, portando ai conduttori che si toccano o il terreno. I cortocircuiti sono pericolosi e possono causare un surriscaldamento, arresti di sistema e persino incendi.
Circuiti aperti: Un circuito aperto si verifica quando c'è una rottura o una discontinuità in uno dei conduttori, che impedisce alla corrente di fluire correttamente. Ciò può essere dovuto a danni fisici, affaticamento del conduttore o cattivi punti di connessione.
Difetti di terra: I difetti di terra si verificano quando un conduttore entra in contatto con il terreno o una superficie a terra. Ciò può portare a rischi di scosse elettriche e malfunzionamenti del sistema. I guasti al suolo sono spesso causati dal deterioramento del materiale di isolamento o dal danno esterno al cavo.
Guasto all'isolamento: Nel tempo, l'isolamento sul cavo può degradare a causa di sollecitazione termica, esposizione chimica o danni meccanici. Una rottura dell'isolamento può portare a correnti di perdita, cortometraggi elettrici o persino scintille, che possono comportare rischi di sicurezza significativi.
Fluttuazioni di tensione: Un aumento o una riduzione della tensione oltre la capacità nominale del cavo può causare danni all'isolamento e portare a guasti elettrici. Le fluttuazioni di tensione possono derivare da problemi come alimentatori difettosi, ondate elettriche o circuiti sovraccarichi.
Guasti meccanici
Cracking o scissione della guaina esterna: La guaina esterna del cavo protegge i componenti interni dai danni meccanici. Tuttavia, un'eccessiva stress fisico, come la frantumazione o la piegatura del cavo, può causare la rottura o la divisione della guaina esterna. Una volta danneggiata la guaina esterna, i conduttori interni sono più vulnerabili all'esposizione e all'usura.
Abrasione: Lo sfregamento continuo contro superfici ruvide può logorare la guaina esterna e l'isolamento, esponendo i conduttori a elementi ambientali o danni meccanici.
Surriscaldamento: Cavi che sono esposti a correnti eccessive o che sono scarsamente ventilati possono sperimentare il surriscaldamento. Il surriscaldamento può portare alla rottura dell'isolamento e del fallimento del conduttore. Può anche causare scioglimento o carbonizzazione della guaina esterna.
Danno fisico: Cavi in ambienti con elevato stress meccanico, come cantieri o fabbriche, sono a rischio di danni fisici da schiacciarsi, calpestare o piegare oltre il raggio di piega raccomandato. Il danno fisico al cavo può portare a cortocircuiti, circuiti aperti o danni all'isolamento.
Tecniche per rilevare guasti nei cavi circolari arancioni
Il rilevamento di guasti nei cavi circolari arancioni richiede una combinazione di tecniche di ispezione visiva, test e monitoraggio. L'obiettivo è identificare potenziali problemi prima di portare a guasti del sistema o pericoli per la sicurezza. Di seguito sono riportati alcuni dei metodi più comuni utilizzati per rilevare guasti in questi cavi.
Ispezione visiva
L'ispezione visiva è uno dei modi più semplici ed efficaci per rilevare guasti nei cavi. Sebbene non possa rilevare tutti i tipi di guasti, può aiutare a identificare segni visibili di danno, usura o degrado ambientale. Gli indicatori chiave da cercare includono:
Crepe, tagli o abrasioni sulla guaina o nell'isolamento esterno.
Segni di surriscaldamento, come scolorimento, isolamento fuso o aree carbonizzate.
Danni fisici causati da schiacciamento, flessione o impatto.
Conduttori esposti o fili sfilacciati a causa della rottura dell'isolamento.
Le ispezioni visive regolari dovrebbero far parte di una routine di manutenzione preventiva per catturare i guasti visibili in anticipo. Queste ispezioni dovrebbero concentrarsi su aree del cavo che sono più vulnerabili all'usura, come connettori, curve e punti di contatto con le superfici.
Test di continuità
Il test di continuità è un metodo semplice ed efficace per rilevare circuiti aperti, cortocircuiti o guasti di terra nel cavo. Questo test prevede il controllo se esiste un percorso elettrico continuo da un'estremità del cavo all'altra. Per questo processo viene utilizzato un tester multimetro o continuità.
Circuito aperto: Se il cavo ha una rottura o una discontinuità in uno dei conduttori, il tester di continuità mostrerà un circuito aperto (cioè, nessuna corrente scorrerà).
Cortocircuito: Se i conduttori vengono messi insieme, il tester indicherà la continuità tra i conduttori interessati, aiutando a identificare la posizione di guasto.
Guasto a terra: Nel caso di un guasto a terra, un tester di continuità può essere utilizzato per verificare la continuità tra un conduttore e un terreno. Se viene rilevata la continuità, il cavo sta vivendo un guasto a terra.
Il test di continuità è un metodo rapido e semplice per rilevare i principali guasti elettrici. Tuttavia, potrebbe non fornire informazioni dettagliate sulla condizione dell'isolamento o di altri problemi sottili.
Test di resistenza all'isolamento
Il test di resistenza all'isolamento è un metodo più avanzato utilizzato per valutare le condizioni dell'isolamento del cavo. Un tester di resistenza di megger o isolamento viene utilizzato per misurare la resistenza tra i conduttori e il terreno. L'elevata resistenza indica che l'isolamento è intatto e funzionante correttamente, mentre una bassa resistenza suggerisce che l'isolamento è deteriorato o danneggiato.
Questo test è particolarmente utile per rilevare la rottura dell'isolamento, che può portare a correnti di perdita, guasti al suolo o scosse elettriche. I test di resistenza all'isolamento devono essere condotti periodicamente, in particolare nei cavi che sono esposti a condizioni ambientali dure, come umidità, sostanze chimiche o temperature estreme.
Riflettometria del dominio del tempo (TDR)
Riflettometria del dominio del tempo (TDR)è una tecnica più sofisticata utilizzata per rilevare guasti nei cavi, compresi i problemi sia elettrici che meccanici. TDR funziona inviando un impulso di energia elettrica nel cavo e misurando il tempo impiegato per riflettere l'impulso. Il ritardo può essere utilizzato per individuare la posizione dei guasti, come circuiti aperti, cortocircuiti o sezioni danneggiate del cavo.
TDR è un potente strumento per rilevare guasti nelle lunghe corse dei cavi, in cui l'ispezione visiva potrebbe non essere fattibile. Può identificare guasti difficili da individuare, come le pause nel conduttore o nell'isolamento.
Termografia (ispezione a infrarossi)
La termografia o l'ispezione a infrarossi prevede l'uso di una telecamera a infrarossi per rilevare le variazioni di temperatura nel cavo. Il surriscaldamento è un segno comune di guasti elettrici, come cortocircuiti o sovraccarico. Identificando i punti caldi nel cavo, la termografia può aiutare a rilevare le aree del cavo a rischio di guasti a causa di una corrente eccessiva o di uno scarso isolamento.
La termografia è un metodo non contatto e non invasivo per rilevare il surriscaldamento nei cavi. È particolarmente utile per rilevare guasti nascosti che potrebbero non essere visibili durante le ispezioni di routine.
Test ad alta tensione
In alcuni casi, vengono utilizzati test ad alta tensione per rilevare guasti nei cavi. Questo test prevede l'applicazione di una tensione più alta del normale al cavo e il monitoraggio della sua risposta. I test ad alta tensione possono rivelare punti deboli nell'isolamento o punti di fallimento che potrebbero non essere evidenti in condizioni operative normali. Tuttavia, questo test dovrebbe essere condotto con cautela, in quanto può mettere ulteriormente sollecitazioni sul cavo.
Misure preventive per evitare guasti
Oltre a rilevare guasti, è necessario adottare misure preventive per ridurre al minimo il rischio di danni ai cavi circolari arancioni. Questi includono:
Installazione adeguata: Assicurarsi che i cavi siano installati in base alle specifiche del produttore, con attenzione al raggio di piega, metodi di sicurezza e protezione fisica.
Protezione dagli elementi ambientali: Usa rivestimenti protettivi o condotti per proteggere i cavi da umidità, sostanze chimiche e radiazioni UV.
Evita il sovraccarico: Assicurarsi che i cavi non siano sottoposti a carichi elettrici oltre la loro capacità nominale, in quanto ciò può portare al surriscaldamento e alla rottura dell'isolamento.
Manutenzione regolare: Condurre ispezioni, test e manutenzione regolari per rilevare i guasti e prevenire gravi problemi.
