Il filo THHN, o filo rivestito in nylon termoplastico ad alta resistenza al calore, è ampiamente riconosciuto nel settore elettrico per la sua durata, versatilità e resistenza al fuoco. Comunemente utilizzato in progetti commerciali e residenziali, il filo THHN è un elemento fondamentale per i cablaggi elettrici grazie alla sua capacità di resistere a varie condizioni ambientali. Questo articolo approfondisce le proprietà ignifughe del filo THHN ed esplora il suo confronto con altri tipi di materiali per cavi elettrici.
Termoplastico: Un materiale plastico che si ammorbidisce quando riscaldato e si indurisce quando si raffredda.
Alta resistenza al calore: Indica la sua capacità di resistere a temperature elevate senza degradazione.
Rivestito in nylon: Uno strato protettivo che fornisce ulteriore resistenza meccanica e resistenza a olio, benzina e abrasione.
Disponibile in vari spessori e tipologie, il filo THHN è ampiamente utilizzato in ambienti asciutti e umidi. La sua struttura è costituita da un conduttore in rame o alluminio, isolamento termoplastico e rivestimento in nylon.
Resistenza al fuoco del filo THHN
Valutazioni della temperatura
Il filo THHN ha impressionanti valori di temperatura che contribuiscono alla sua resistenza al fuoco. È valutato per:
90 gradi (194 gradi F) in luoghi asciutti
75 gradi (167 gradi F) in luoghi umidi
90 gradi (194 gradi F) per THWN-2, una versione aggiornata di THHN, anche in condizioni di bagnato
Queste classificazioni garantiscono che il filo THHN possa funzionare in sicurezza in scenari di calore elevato, riducendo il rischio di incendio dovuto al surriscaldamento.
Rivestimento in nylon e resistenza al fuoco
La guaina in nylon del filo THHN funge da ulteriore strato protettivo. Sebbene non sia esplicitamente ignifugo, il rivestimento in nylon fornisce una significativa resistenza al calore, riducendo al minimo i danni durante l'esposizione a breve termine alle alte temperature. Aiuta anche a ridurre il rischio di accensione da scintille elettriche.
Standard di infiammabilità

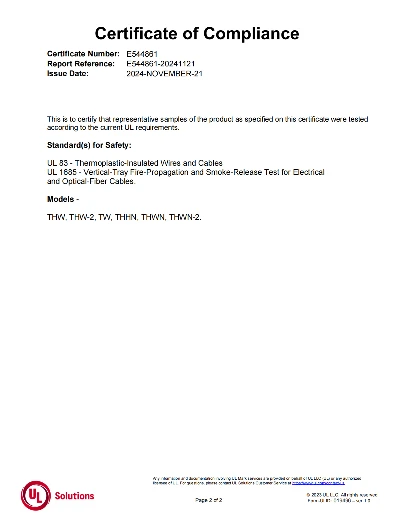

Il filo THHN soddisfa rigorosi standard di infiammabilità, come lo standard UL 83 per fili e cavi isolati termoplastici. La conformità a questi standard garantisce che il filo sia stato sottoposto a test rigorosi per la resistenza al fuoco e la sicurezza.
Applicazioni in aree a rischio di incendio
La capacità del filo THHN di resistere alle alte temperature lo rende adatto per applicazioni in ambienti soggetti a esposizione al calore, come:
Impianti industriali
Involucri elettrici
Edifici con macchinari ad alta potenza
Se utilizzato correttamente, il filo THHN riduce la probabilità di incendi elettrici mantenendo la sua integrità sotto stress termico.
Confronto con altri tipi di cavi
Sebbene il filo THHN sia una scelta popolare per il suo equilibrio tra costi e prestazioni, è essenziale capire come si confronta con altri tipi di filo per quanto riguarda la resistenza al fuoco.
THHN contro XHHW
Filo THHN: Rivestito in nylon, adatto per ambienti asciutti e umidi.
Cavo XHHW: L'isolamento in polietilene reticolato offre una resistenza al fuoco superiore ed è preferito per ambienti con esposizione al calore estremo.
Cavo THHN e MC
Filo THHN: Installato nel condotto per una maggiore protezione.
Cavo MC: Spesso preassemblato con un rivestimento metallico, che fornisce un ulteriore strato di resistenza al fuoco.
THHN contro cavi resistenti al fuoco
I cavi resistenti al fuoco sono esplicitamente progettati per resistere all'esposizione diretta al fuoco per periodi prolungati, rendendoli più adatti per i sistemi di sicurezza rispetto ai cavi THHN standard.
Migliorare la resistenza al fuoco con una corretta installazione
Una corretta installazione è fondamentale per massimizzare le proprietà resistenti al fuoco del filo THHN. Le considerazioni chiave includono:
Usando il condotto: I condotti metallici migliorano la resistenza al fuoco fungendo da barriera.
Evitare il sovraccarico: Il superamento della capacità di trasporto di corrente del cavo può provocare il surriscaldamento.
Manutenzione regolare: L'ispezione periodica dei cavi previene potenziali rischi di incendio.
