La capacità di un cavo solare da 4 mm² di gestire l'energia elettrica è una domanda comune quando si progettano sistemi di energia solare. Una corretta comprensione garantisce l'efficienza del sistema, previene il surriscaldamento ed evita rischi per la sicurezza. In questo articolo esploreremo i fattori che determinano la potenza che un cavo solare da 4 mm² (noto anche come cavo solare) può gestire, come calcolare la sua capacità e l'importanza della corretta selezione del cavo nelle installazioni solari.
Cos'è un cavo solare?

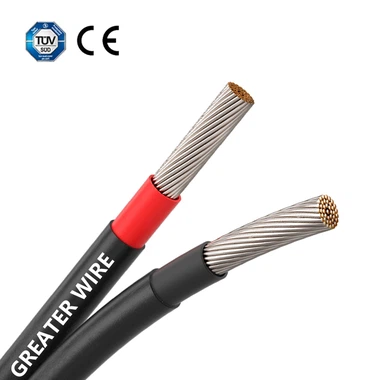

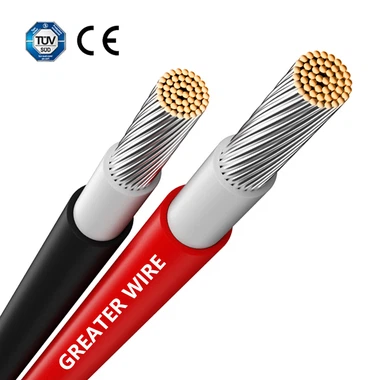

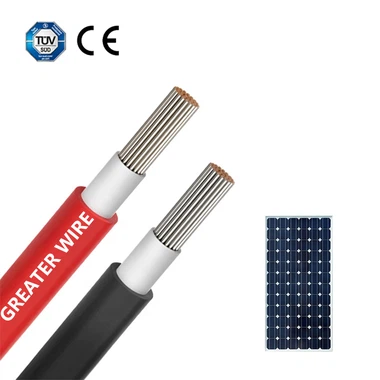

Un cavo solare o filo solare è un cavo elettrico specializzato progettato per l'uso in sistemi fotovoltaici (PV). Collega i pannelli solari a inverter, batterie e altri componenti, trasmettendo l'elettricità generata dal pannello solare.
Le caratteristiche principali dei cavi solari includono:
Resistenza ai raggi UV:Progettato per una prolungata esposizione esterna alla luce solare.
Tolleranza all'alta tensione:In grado di gestire fino a 1500 V CC nei sistemi moderni.
Durabilità:Resistente agli sbalzi di temperatura, all'acqua e alle sollecitazioni meccaniche.
Gli standard comuni per i cavi solari includono H1Z2Z2-K e PV1-F, che garantiscono entrambi sicurezza e prestazioni negli impianti fotovoltaici.
Capacità di trasporto di corrente dei cavi solari da 4 mm²
La capacità di trasporto di corrente di un cavo solare è un fattore critico che determina la quantità di energia elettrica che può gestire. La portata (corrente massima che il cavo può trasportare in sicurezza) dipende da:
Materiale:In genere, i cavi solari utilizzano rame stagnato, che offre eccellente conduttività e resistenza alla corrosione.
Condizioni di installazione:I cavi installati all'aria aperta dissipano il calore meglio di quelli interrati o raggruppati.
Temperatura ambiente:Temperature più elevate riducono la portata del cavo.
Caduta di tensione:Su lunghe distanze, la perdita di tensione può influire sulle prestazioni, rendendo necessari cavi più spessi.
Per un cavo solare standard da 4 mm², i valori di portata tipici sono:
H1Z2Z2-K:Fino a 55 A (temperatura ambiente di 30 gradi, installazione all'aperto).
PV1-F:Fino a 44A (stesse condizioni).
Calcolo della potenza (kW) che un cavo da 4 mm² può gestire
La capacità di potenza può essere calcolata utilizzando la formula:
Potenza (kW)=Tensione (V)×Corrente (A)÷1000
Per esempio:
Un cavo solare da 4 mm² con una portata di 55 A e funzionante a 1000 V CC può gestire:
1000 V×55 A÷1000=55 kW
Se lo stesso cavo funziona a 500 V CC:
500 V×55 A÷1000=27,5 kW
Pertanto, la capacità di potenza varia direttamente con la tensione del sistema.
Fattori che influenzano la scelta del cavo
Tensione e corrente del sistema:
La tensione e la corrente operativa determinano la dimensione richiesta del cavo. Per i sistemi ad alta corrente, potrebbero essere necessarie sezioni trasversali più grandi per evitare un'eccessiva generazione di calore.
Distanza e caduta di tensione:
La caduta di tensione è una sfida comune nei sistemi fotovoltaici, soprattutto su lunghe distanze. Per ridurre al minimo la perdita di energia, assicurarsi che la caduta di tensione sia inferiore al 3%. Per tratti di cavi più lunghi, prendere in considerazione l'aumento delle dimensioni del cavo o l'utilizzo di sistemi a tensione più elevata.
Condizioni ambientali:
Il calore estremo, l'esposizione ai raggi UV o l'umidità possono deteriorare i cavi. Seleziona cavi solari che soddisfano standard come H1Z2Z2-K per prestazioni superiori in ambienti difficili.
Standard di sicurezza:
La conformità a standard come IEC 62930 garantisce che il cavo sia resistente al fuoco, a bassa emissione di fumi e privo di alogeni, migliorando la sicurezza del sistema.
Confronto tra cavi elettrici solari e normali
I cavi solari sono progettati specificatamente per i sistemi fotovoltaici e offrono vantaggi rispetto ai normali cavi elettrici:
| Caratteristica | Cavo solare | Cavo elettrico normale |
|---|---|---|
| Resistenza ai raggi UV | SÌ | NO |
| Intervallo di tensione | Fino a 1500 V CC | Normalmente 220 V-600V CA |
| Resistenza alla temperatura | Intervallo più ampio (da -40 gradi a +120 gradi) | Limitato (da -10 grado a +70 grado) |
| Standard | H1Z2Z2-K, PV1-F | Standard elettrici generali (ad esempio, IEC 60227) |
L'utilizzo di cavi normali per installazioni solari può comportare una riduzione dell'efficienza, un degrado più rapido e rischi per la sicurezza.
Custodie pratiche per cavi solari da 4 mm²
Sistemi residenziali:
Per un sistema da 5 kW funzionante a 1000 V CC, la corrente è di circa 5 A. Un cavo da 4 mm² è più che sufficiente per gestire questo carico.
Installazioni commerciali:
In un sistema da 50 kW, più array paralleli possono utilizzare cavi da 4 mm² per collegare le singole stringhe all'inverter.
Applicazioni fuori rete:
Per i sistemi off-grid con tensione inferiore (ad esempio, 48 V CC), assicurarsi che la corrente non superi la portata del cavo.
Vantaggi dell'utilizzo di cavi solari di dimensioni corrette
Efficienza migliorata:
La riduzione al minimo della resistenza e della caduta di tensione garantisce che una maggiore potenza raggiunga il carico o lo stoccaggio della batteria.
Sicurezza migliorata:
Il corretto dimensionamento previene il surriscaldamento, riducendo i rischi di incendio e prolungando la durata del cavo.
Conformità normativa:
Il rispetto di standard come H1Z2Z2-K garantisce il rispetto dei codici e delle normative elettriche locali.
Errori comuni nella scelta dei cavi solari
Cavi sottodimensionati:
L'utilizzo di un cavo con capacità insufficiente può causare surriscaldamento e riduzione dell'efficienza.
Ignorare la caduta di tensione:
Su lunghe distanze, i cavi di piccole dimensioni possono comportare una significativa perdita di energia.
Utilizzo di cavi non solari:
I normali cavi elettrici non hanno le caratteristiche di durabilità e sicurezza richieste per i sistemi fotovoltaici.
