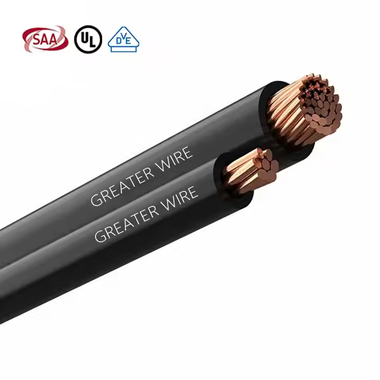

1. Che cos'è il filo switchboard SIS?
Il filo SIS, abbreviato per il filo di servizio di installazione del centralino, è un filo di rame a singolo conduttore progettato principalmente per l'uso in switchboard, pannelli e mobili di controllo .
1.1 Specifiche tecniche chiave di SIS Wire
| Attributo | Specifiche |
|---|---|
| Conduttore | Copper nudo o in scatola (ASTM B3/B8/B33 conforme) |
| Valutazione della temperatura | Funzionamento continuo a 90 gradi |
| Valutazione di tensione | 600V |
| Isolamento del filo sis | Polietilene reticolato (XLPE), thermoset |
| Valutazione del test di fiamma | Passa VW -1 Test di fiamma |
| Uso consigliato | Ambienti asciutti, quadri chiusi, pannelli |
| Standard di conformità | UL 44, CSA, NEC Articolo 310 |
1.2 Applicazioni tipiche del filo di tipo SIS
Switchboard elettrici
Armadi di controllo industriale
Pannelli commerciali
Ambienti asciutti chiusi che richiedono cablaggio pulito e compatto
Grazie all'isolamento del filo SIS fatto di XLPE, questi fili offrono un'eccellente resistenza al calore e durata meccanica, rendendoli ideali per le impostazioni ad alta affidabilità .
2. Panoramica di altri tipi di filo elettrico comuni
Ecco una rapida istantanea di altri fili elettrici usati di frequente per capire meglio come si confronta il filo di tipo SIS:
| Tipo di filo | Isolamento | Valutazione della temperatura | Ambiente di applicazione | Flessibilità |
|---|---|---|---|---|
| Sis filo | Termoset XLPE | 90 gradi | Spazi asciutti e chiusi | Medio |
| Thhn/thwn | PVC e Nylon | 75–90 gradi | Posizioni interne e umide | Medio |
| XHHW | XLPE | 90 gradi | Bagnato, all'aperto | Medio |
| MTW | PVC | 60–90 gradi | Macchinari industriali | Alto |
| UTILIZZO | XLPE | 90 gradi | Sotterraneo, all'aperto | Medio |
| Tffn | PVC + Nylon | 60–90 gradi | Interconnessione dell'attrezzatura | Alto |
3. Analisi comparativa dettagliata del filo sis e altri fili
1. Performance dell'isolamento
L'isolamento del filo Sis utilizza Thermoset XLPE, che offre prestazioni migliori in ambienti alti e duri .
Al contrario, i fili Thhn e TFFN usano l'isolamento in PVC termoplastico che può degradare più velocemente sotto il calore prolungato .
| Tipo di filo | Tipo di isolamento | Tolleranza al calore | Resistenza all'invecchiamento |
|---|---|---|---|
| Sorella | Termoset XLPE | Alto | Forte |
| Thhn | PVC termoplastico | Medio | Moderare |
| XHHW | Termoset XLPE | Alto | Forte |
| Tffn | PVC e Nylon | Medio | Moderare |
2. resistenza termica e fiamma
Il filo del quadro SIS è valutato per un funzionamento continuo a 90 gradi e passa il test di fiamma VW -1, rendendolo ideale per le installazioni in cui la sicurezza antincendio è critica .
Vantaggio: Resiste a scioglimento e non propaga fiamme .
Confronto: Thhn può soddisfare la resistenza alla fiamma di base, ma il suo isolamento in plastica può deformarsi con un calore elevato a lungo termine .
3. flessibilità e facilità di installazione
MTWETffnsono altamente flessibili e utilizzati in ambienti che richiedono movimento o piegatura .
Sis filoha una rigidità moderata, rendendola ideale per installazioni ordinate e lineari in switchboard e pannelli di controllo .
4. idoneità ambientale
| Ambiente | Tipo di filo consigliato | Spiegazione |
|---|---|---|
| Pannelli di controllo a secco | Filo schiera sis | Isolamento XLPE, alta resistenza meccanica |
| Aree bagnate o umide | XHHW / THWN | Giacche resistenti all'acqua |
| Uso sotterraneo | UTILIZZO | Valutato per la sepoltura diretta |
| Macchinari interni | MTW | Flessibile, resistente alle vibrazioni |
4. Vantaggi e casi d'uso del tipo SIS
Vantaggi chiave
Isolamento del filo Sis superiore con XLPE
Elevata resistenza a calore, fiamma e danno meccanico
Layout ordinato negli armadi di controllo e nei pannelli elettrici

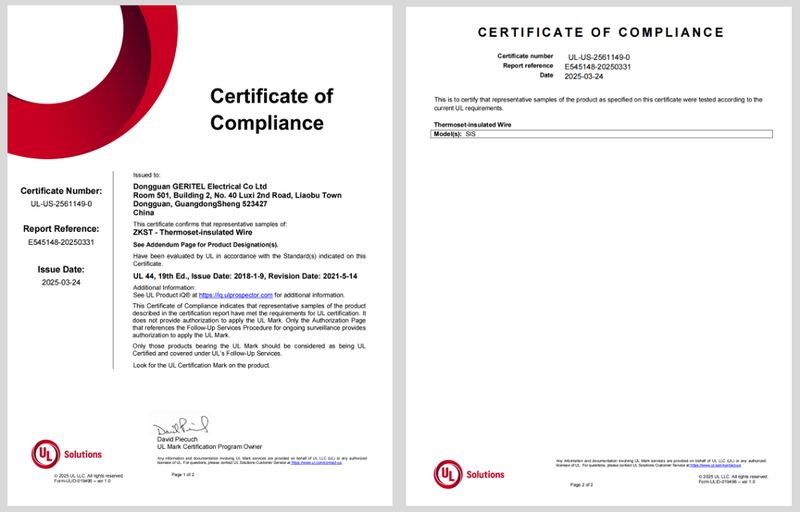

Certificato in base agli standard UL e CSA
Applicazioni ideali
SwitchBards Data Center
Armadi di automazione industriale
Pannelli commerciali di carichi di grattacieli
5. quando utilizzare sis wire vs . altri tipi
| Requisito dell'applicazione | Tipo di filo consigliato |
|---|---|
| Area asciutta ad alta temperatura | Filo schiera sis |
| Installazione bagnata o esterna | XHHW / Use |
| Cablaggio di attrezzature flessibili | MTW / TFFN |
| Cablaggio di edifici generali |
Thhn / thwn |
