Qual è la differenza tra il filo thhn standard filippino e il filo thhn standard americano?

1. recensione dei concetti di base diThhn Wire

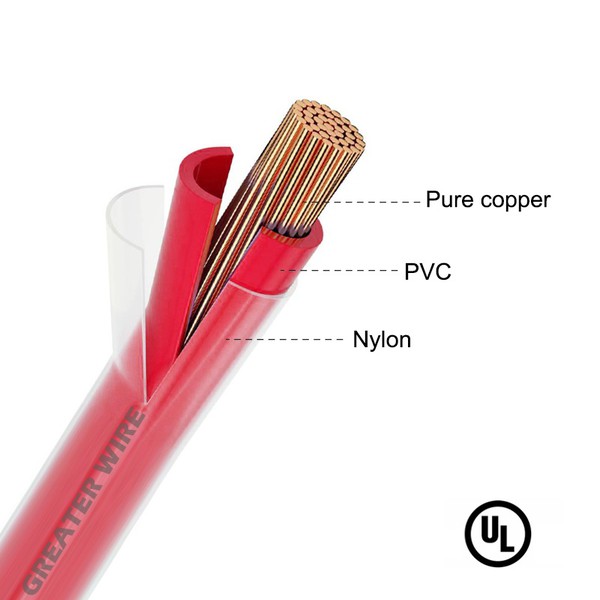

Il cavo Thhn è l'abbreviazione del filo a rivestimento in nylon ad alto contenuto di calore resistente al calore termoplastico termoplastico . . la struttura di questo filo è solitamente composto da un meccanico in rame (rame da cloro (pvc). Protezione e olio, acido e resistenza alcali .

Il filo dell'edificio è ampiamente utilizzato nel cablaggio di alimentazione dell'edificio, nel cablaggio interno di armadietti di distribuzione, cavi di controllo del motore, macchinari industriali e cablaggio delle attrezzature e altri scenari . I suoi vantaggi sono:

Elevata resistenza al calore:Può funzionare a lungo in un ambiente secco a 90 gradi;

Elevato resistenza all'isolamento:Lo strato di isolamento in PVC gli conferisce eccellenti prestazioni di isolamento elettrico;

Resistenza alla corrosione chimica:La guaina in nylon può resistere efficacemente a mezzi corrosivi come petrolio, benzina, acido e alcali;

Facile da installare:Morbido e facile da piegare, adatto a varie esigenze di cablaggio complesse .

A causa di queste caratteristiche di Thhn Wire, è stato adottato dagli standard elettrici di molti paesi e ulteriormente regolato in conformità con le leggi e i regolamenti interni .

2. thhn Wire sotto gli standard filippine


Nelle Filippine, i prodotti elettrici devono rispettare lo standard nazionale filippino (PNS) e le relative regolamenti di sicurezza . L'impostazione standard delle Filippine per fili e cavi è supervisionata principalmente dal Bureau of Filippine Standards (BPS), che si riferisce ad alcuni standard internazionali come IEC e UL, ma formulano standard localizzati in combinazione in comodità di mercato domestico {BPS)

1. Requisiti di composizione materiale e prestazioni
La maggior parte del cavo Thhn sul mercato filippino è prodotto dai produttori di cavi locali secondo gli standard PNS, UL o IEC . nell'ambito degli standard filippini, le prestazioni fondamentali del filo elettrico di Thhn sono vicine a quelle dello standard degli Stati Uniti, ad esempio:

Il conduttore è generalmente rame nudo bloccato o rame in scatola;

Lo strato di isolamento è PVC e la guaina è in nylon;

La resistenza al calore è di 90 gradi;

La tensione di lavoro è 600V .

Tuttavia, a causa dell'ambiente umido locale, dell'alta temperatura, della forte pioggia acida e di altri fattori climatici, alcuni produttori filippini rafforzeranno adeguatamente lo spessore della guaina esterna e la resistenza alla corrosione per adattarsi all'ambiente di utilizzo nelle aree tropicali .

2. sistema di certificazione e supervisione di qualità
Se il filo elettrico Thhn nelle Filippine viene utilizzato in progetti di costruzione su larga scala o opere pubbliche, di solito è necessario certificare da BPS e ottenere il marchio di certificazione del prodotto (marchio PS) . inoltre, inoltre i prodotti via cavo importati per soddisfare i prodotti accettati, anche i prodotti accettati, devono approvare i certificati di importazione, anche i certificati di accettazione, i certificati di importazione, anche i certificati accettati, il certificato di merce, anche i certificati di merci, Ul, CSA o IEC .

Poiché gli standard filippini consentono in una certa misura il riferimento o l'adozione di standard stranieri, ci sono molte fonti di prodotti a filo THHN o THWN Wire sul mercato, compresi i prodotti di produzione locale e importati . Sebbene l'aspetto sia coerente, i prodotti di diversi produttori possono differire nella stabilità delle prestazioni e nella vita delle prestazioni .}

3. campi dell'applicazione
Nelle Filippine, il filo elettrico THHN è ampiamente utilizzato nel cablaggio di edifici residenziali, nei sistemi elettrici dell'edilizia commerciale, nei progetti infrastrutturali (come la trasformazione della griglia elettrica, l'alimentazione dell'ascensore), la distribuzione di energia industriale e altri campi ., specialmente in edifici ad alta rissa, Thhn Wire sono diventati la prima scelta a causa della loro alta isolamento e resistenza al calore {{2} {2} {2} {2} {2}

3. Thhn Wiresecondo gli standard statunitensi


Gli Stati Uniti sono il paese di origine del cavo thhn .} prodotto dai produttori di cavi statunitensi è generalmente rigorosamente implementato in conformità con gli standard stabiliti dal Codice elettrico Nazionale (NEC) e dagli American National Standards Institute (ANSI) . in particolare, gli Ul 83 e gli Ul 1581 emessi da UL (Ulwwer Hurtters Institute) Livello di sicurezza e altri aspetti di Thhn Wire .

1. standard tecnici e specifiche del test
Thhn Electrical Wire in base agli standard statunitensi deve essere certificato UL . Secondo lo standard UL 83, il cavo Thhn deve soddisfare i seguenti requisiti chiave:

Conduttore:Deve essere conduttore di rame o rame solido a fili con meno di 19 fili;

Livello di isolamento:Lo spessore ha specifiche chiare e il materiale deve soddisfare i requisiti del test di invecchiamento termico;

Guaina in nylon:deve passare la resistenza all'usura, la resistenza all'olio e i test ritardanti di fiamma;

Temperatura di lavoro:Ambiente secco a 90 gradi, ambiente bagnato a 75 gradi;

Livello di tensione: 600V;

Requisiti ritardanti di fiamma:deve passare vw -1 Test ritardante della fiamma .

Inoltre, American Thhn Wire deve anche passare test UL 1581 su shock termico, flessione fredda, resistenza all'abrasione e altri oggetti per garantire la loro stabilità e affidabilità in ambienti complessi .

2. marcatura e identificazione del prodotto
American Standard Thhn Wire ha di solito segni chiari stampati sulla guaina esterna, tra cui:

"Thhn";

Livello di tensione (come 600 V);

Dimensione del conduttore (come 12 AWG);

Mark di certificazione UL;

Nome produttore;

Valutazione infiammabilità, ecc. .

Queste informazioni non solo aiutano gli installatori a identificare il modello corretto, ma facilita anche la supervisione di monitoraggio e sicurezza della qualità .

3. Aree applicative
Il cavo thhn standard americano è ampiamente utilizzato nel cablaggio dell'edificio, nei sistemi di controllo industriale, nelle schede di distribuzione, nelle scatole di giunzione, nel cablaggio della pipeline e in altri campi . perché ha superato test UL più rigorosi, le sue prestazioni del prodotto sono più prevedibili e adatte per ambienti difficili e sistemi elettrici critici .}

4. Differenze tra i sistemi standard del modello via cavo Thhn:

4. la differenza principale tra lo standard filippino e lo standard americanoThhn Wire

1. standard diversi

Il cavo Thhn standard filippino di solito si riferisce agli standard UL e IEC, ma non tutti i requisiti UL sono applicati, che ha un certo grado di flessibilità . Il cavo THHN standard americano è implementato in piena conformità con i requisiti UL e NEC, con un alto grado di standardizzazione .}}

2. Differenze nei sistemi di certificazione
Le Filippine utilizzano la certificazione BPS e la certificazione dell'importazione ICC come principali metodi di controllo della qualità e alcuni prodotti si applicano anche per certificazioni internazionali come UL e CSA . Wire Thhn venduto nel mercato statunitense deve avere un marchio UL, altrimenti non può essere utilizzato nei progetti di ingegneria .}

3. qualità del materiale e di processo
Sebbene la composizione del materiale dei due sia simile, il cavo thhn standard americano è più rigoroso nella selezione di materiali PVC e nylon, e i test di resistenza al calore, resistenza all'usura e di ritardo della fiamma dello strato di isolamento sono più completi . pertanto, in progetti di ingegneria ad alta sicurezza, i prodotti del cavo cerebrale sono considerati più affidabili..

Thhn Wire prodotto localmente nelle Filippine può essere personalizzato in base al budget del progetto e ai requisiti standard . che ci sono alcune differenze nella qualità del prodotto, che devono essere distinte in base al livello di certificazione e alla reputazione del produttore .

4. diverse specifiche di identificazione del prodotto
Lo standard statunitense stabilisce che il filo thhn deve essere stampato con una serie completa di informazioni di identificazione, tra cui specifiche, agenzie di certificazione, livelli di temperatura, ecc. . Lo standard filippino non richiede uniformemente l'integrità dell'identificazione della superficie del prodotto e diversi produttori hanno diverse abitudini di identificazione .}

5. Differenze nella progettazione di adattabilità ambientale
Il cavo THHN standard statunitense è adatto per una varietà di scenari industriali, tra cui ambienti ad alta temperatura, alta umidità e corrosione chimica . i prodotti standard filippine possono essere appositamente adattati per l'umido, costiero e ad alta esposizione UV scenari Standard .

6. appalti e usa suggerimenti

Per gli utenti o le parti del progetto, la comprensione delle differenze tra il cavo Thhn nell'ambito degli standard filippini e gli standard statunitensi aiuterà a prendere decisioni di approvvigionamento e installazione più ragionevoli .

1. Se utilizzato per progetti di esportazione o progetti di cooperazione multinazionale, si consiglia di scegliere prodotti certificati UL standard americani, che sono altamente versatili e altamente riconosciuti;

2. Se utilizzato per progetti di costruzione locali, il filo THHN locale con Mark PS o ICC Mark può essere selezionato secondo le normative filippine;

3. Se il progetto ha requisiti di sicurezza elevati, come ospedali, scuole ed edifici governativi, sono preferiti il ​​cavo Thhn di fascia alta certificati;

4. Se il budget è limitato o il progetto è a breve termine, il cavo THHN qualificato locale che ha superato i test BPS può essere selezionato .

Inoltre, la parte del progetto dovrebbe prestare particolare attenzione ai documenti di conformità del prodotto, come COA (certificato di conformità), rapporto di ispezione, numero di certificazione, ecc. ., per garantire che il prodotto soddisfi i regolamenti del progetto .
