Scegliere il tipo appropriato di filo è cruciale per la sicurezza, l'economia e il funzionamento a lungo termine del sistema di alimentazione . Thhn Wire e Romex Wire (noto anche come cavo NM o cavo NM-B) sono due tipi comuni di fili in Nord America, con molte differenze nella struttura, nell'uso, nelle specifiche e nelle prestazioni .}
1, differenze nella definizione di base e nella costruzione

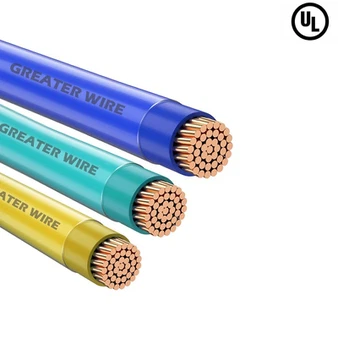

1. Thhn Wire(Rivestimento termoplastico ad alto resistente al calore)
Thhn è l'abbreviazione del nylon termoplastico resistente ad alto calore rivestito in inglese, letteralmente tradotto come "filo a guaina in nylon ad alto contenuto di calore termoplastico" . questo tipo di filo è generalmente una struttura a nucleo singolo, con conduttori di rame o alluminio, avvolto in isolamento PVC e sciocchezze di nylon, e ha una buona resistenza alla resistenza al nucleo {1 {1}
2. Romex Wire(Cavo nm o filo NM-B, cavo guaippia non metallico)
Romex è un marchio registrato di Southwire Corporation negli Stati Uniti, che essenzialmente si riferisce al cavo NM (cavo guaippalti non metallici) . Romex è un cavo multi-core che contiene due o più prodotti a terra e un filo a terra nudo, avvolto in un PVC non-metallic sheath {4}. Cablaggio .
2, confronto tra composizione strutturale tra thhn filo e filo romex
| Confronta l'oggetto | Thhn Wire | Filo Romex (cavo NM o cavo NM-B) |
| Materiale del conduttore | Rame di rame o alluminio | rame |
| Materiale isolante | Guaina in nylon PVC+ | Isolato internamente con filo in nylon PVC+, coperto esternamente con guaina integrale in PVC |
| Tipo di guaina | Nessuna guaina protettiva complessiva (avvolta solo in nylon) | La guaina complessiva in PVC avvolge tutti i conduttori |
| Numero di fili | Singolo core | Multi core (di solito 2 o 3 fili isolati+filo di terra nudo) |
| stile strutturale | Filo a nucleo singolo | filo multicore |
3, confronto tra scenari applicabili
Thhn Wire e Romex Wire hanno anche differenze significative nei loro scenari di utilizzo .
1. applicazioni tipiche diThhn Wire:
Sistema di distribuzione dell'energia industriale
Cablaggio elettrico dell'edificio commerciale
EMT, PVC, filo di filo in tubi metallici
Cablaggio interno del cabinet di controllo
2. Applicazioni tipiche del filo Romex (filo nm o filo NM-B):
Cablaggio fisso interno di edifici residenziali
Uso del condotto in pareti di legno, soffitti e pavimenti (nessun condotto in metallo richiesto)
Collegamento tra prese elettriche e interruttori
4, confronto dei parametri delle prestazioni elettriche tra il filo Thhn eRomex Wire
| Elemento del parametro | Cavo Thhn | Filo Romex (cavo NM o cavo NM-B) |
| tensione nominale | 600V | 600V |
| Prestazioni di resistenza al calore | Massimo 90 gradi C in ambiente secco, 75 gradi C in ambiente umido | 90 gradi C in un ambiente secco, ma utilizzato in un ambiente di 60 gradi C |
| Ritardo di fiamma | Buono (la guaina in nylon ha una ritardo di fiamma) | Buone guaine in PVC hanno una certa resistenza alle fiamme |
| Prestazioni impermeabili | Può essere utilizzato in ambienti umidi (richiede tubi) | Non è adatto per ambienti umidi |
| Flessibilità di installazione | Dovrebbe essere usato in combinazione con tubi metallici o in PVC | Può essere posato direttamente senza la necessità di tubi |
5, confronto tra costruzione e installazione
| Funzionalità di installazione | Thhn Wire | Filo Romex (cavo NM o cavo NM-B) |
| È necessario indossare un tubo | SÌ | NO |
| Complessità di installazione | Bisogno di progettare condutture, l'installazione è complessa | Facile da installare |
| flessibilità | Linetta singola flessibile, facile da introdurre in scatole elettriche | Struttura complessiva del cavo, leggermente difficile ma facile da gestire |
| Visibilità | Invisibile all'interno del tubo, diagramma elettrico richiesto | Cablaggio chiaro e intuitivo per una facile risoluzione dei problemi |
6, confronto tra sicurezza e durata
| Fattori di sicurezza/durata | Cavo Thhn | Filo romex (filo nm o filo NM-B) |
| Capacità di protezione meccanica | Affidarsi al condotto, estremamente forte | Generalmente, la guaina protettiva è limitata |
| Resistenza all'umidità/resistenza alla corrosione | Strong, adatto per ambienti sotterranei o umidi (con condotto) | Debole, non raccomandato per l'uso in ambienti umidi o esterni |
| resistenza all'invecchiamento | Eccellente, la guaina in nylon offre ulteriore protezione | Generalmente, l'esposizione a lungo termine è soggetta all'invecchiamento |
| Sicurezza antincendio | Alto, il nylon ha una ritardataria di fiamma | In generale, è necessario prevenire il sovraccarico di cavi o il corto circuito |
7, Riepilogo dei vantaggi e degli svantaggi di Thhn Wire e Romex Wire
Vantaggi e svantaggi diCavo Thhn
vantaggio:
Elevata resistenza al calore e resistenza alla corrosione;
Forti prestazioni di sicurezza;
Può essere usato in vari ambienti di cablaggio complessi .
Svantaggi:
L'installazione richiede tubi di threading, che aumenta i costi di manodopera;
Non è adatto per cablaggi veloci o scenari di installazione facili .
Vantaggi e svantaggi diRomex Wire
vantaggio:
Installazione rapida e veloce;
A basso costo, particolarmente adatto per progetti residenziali;
Fili multi-core integrati per una facile gestione .
Svantaggi:
Non adatto per ambienti bagnati, esposti o sotterranei;
Le prestazioni di protezione meccanica della guaina sono deboli;
Adatto solo per scene interne asciutte .
8, suggerimenti di utilizzo
| Articolo | Tipi di filo consigliati | Motivo |
| Cablaggio residenziale | Filo romex (filo nm o filo NM-B) | installazione rapida e conformità alle normative |
| Cablaggio commerciale | Cavo Thhn + tubo EMT | Alto livello di sicurezza, struttura flessibile, adattabile a sistemi complessi |
| Ambiente umido o sotterraneo | THHN FILE + CONDUITTO IN MAGLIO | In grado di gestire le condizioni umide e garantire un funzionamento sicuro a lungo termine |
| Collegamento a apparecchiature elettriche temporanee | Cavo Thhn | Facile da smontare e riutilizzare, adattabile a varie scatole di distribuzione |
