Che cosa rappresenta il cavo CA?

Quando accendi il condizionatore nel tuo ufficio, illumini la tua fabbrica o avvii un motore, potresti non notare mai quel cavo apparentemente normale che trasporta silenziosamente l'elettricità dalla fonte di alimentazione al carico, garantendo la stabilità del sistema.

Se oggi ti chiedessi: "Cosa significa esattamente cavo CA? Cosa lo rende diverso dai cavi normali?" potresti non conoscere subito la risposta. Ecco perché questo articolo ti accompagnerà passo dopo passo nell'esplorazione del vero significato, della struttura, delle prestazioni e delle tendenze future dei cavi CA-non solo aiutandoti a comprendere la tecnologia alla base degli stessi, ma anche consentendoti di prendere decisioni di acquisto informate.

Alla fine di questo articolo, presenteremo anchei vantaggi della nostra azienda nei prodotti CA, dimostrando perché siamo la scelta ideale per il vostro prossimo acquisto di cavi.

Comprendere il significato diCavo CA

• "AC"sta perCorrente alternata.
• "Cavo"si riferisce a un filo o un sistema progettato per trasmettere potenza o segnali nell'ingegneria elettrica.

Insieme,Cavo CAsignifica un cavo che trasmettecorrente alternata.

A seconda del contesto, il cavo CA può fare riferimento a un cavo di distribuzione dell'alimentazione, un cavo CA schermato o armato o un cavo di alimentazione CA standard.

Differenza dal cavo CC:

• La corrente CA cambia direzione periodicamente, mentre la corrente CC scorre in una direzione.
• Differenze nella progettazione dell'isolamento, nella resistenza alle interferenze, nei materiali e nel controllo delle perdite.
• In alcuni standard, come ilNEC (Codice Elettrico Nazionale)negli Stati Uniti,Tipo cavo CAsi riferisce a un cavo armato di metallo-con requisiti di costruzione specifici.

Principali tipi di cavi CA

I cavi CA possono essere classificati in base alla tensione, alla struttura o all'applicazione. Ecco i tipi più comuni:

Per livello di tensione

• Cavo CA a bassa tensione (inferiore o uguale a 1 kV): Utilizzato in case, uffici e piccoli edifici commerciali.
• Cavo CA a media tensione (1 kV–35 kV): Per le reti di distribuzione dalle sottostazioni agli utenti finali-.
• Cavo CA ad alta tensione (maggiore o uguale a 36 kV): utilizzato nelle centrali elettriche e nella trasmissione-a lunga distanza.

Per struttura o applicazione

• Cavi conduttori nudi: Cavi di distribuzione AC standard per installazione fissa.

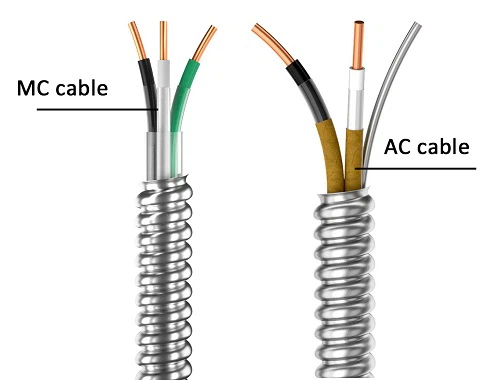

• Cavo CA armato/Tipo cavo CA: Fornisce protezione meccanica; definito nel NEC con armatura metallica flessibile interbloccata e messa a terra.
• Cavo CA schermato: Contiene schermatura elettromagnetica per ridurre le interferenze e mantenere stabile la trasmissione di potenza.
• Cavo CA flessibile: Per ambienti che richiedono piegature frequenti, come sistemi robotici e apparecchi elettrici.
• Cavi in ​​Materiali Speciali: resistente al calore-, al fuoco-resistente, alla corrosione-o a bassa-fumo, privo di alogeni-per condizioni difficili.
• Cavo di alimentazione CA: Utilizzato nell'elettronica e negli elettrodomestici per il collegamento all'alimentazione CA, spesso includendo spina, isolamento e rivestimento.

Struttura dei cavi CA

Un completoCavo CAtipicamente è costituito da più strati:

Per i cavi ad alta-tensione o media-tensione,strati semiconduttivi, strati di controllo della sollecitazione e strati di controllo delle scariche parzialipossono anche essere inclusi per garantire una distribuzione uniforme del campo elettrico e prevenire stress sull'isolamento.

Principio di funzionamento e caratteristiche prestazionali

Principio di funzionamento

La corrente alternata (AC) cambia direzione periodicamente. Un cavo CA deve trasportare la corrente alternata e gestire al tempo stesso i cambiamenti di campi elettrici, polarizzazione dielettrica, capacità e reattanza induttiva.

Quando alimentato:

• La corrente scorre attraverso il conduttore.
• La direzione attuale si inverte periodicamente.
• Attorno al conduttore si formano campi elettrici e magnetici.
• L'isolamento deve resistere alla tensione CA senza rotture o scariche parziali.
• La schermatura, se presente, riduce le interferenze elettromagnetiche nell'ambiente circostante.

Caratteristiche prestazionali

• Capacità di carico corrente e aumento della temperatura:Determinato dalla dimensione del conduttore, dalla conduttività del materiale e dalla densità di corrente. Il sovraccarico porta all'invecchiamento dell'isolamento.
• Resistenza alla tensione:Lo spessore e la struttura dell'isolamento differiscono in base alla classe di tensione. I cavi ad alta-tensione utilizzano strati di controllo dello stress.
• Controllo delle perdite:La perdita di resistenza, la perdita dielettrica e la perdita di correnti parassite sono ridotte al minimo attraverso la progettazione.
• Resistenza EMI:La schermatura, la messa a terra e il design simmetrico riducono le interferenze.
• Resistenza ambientale:La resistenza al calore, ai raggi UV, all'umidità, agli agenti chimici e meccanica garantisce affidabilità a lungo-termine.
• Flessibilità:Alcuni cavi richiedono raggi di curvatura ridotti ed elevata durata per installazioni complesse.

Applicazioni tipiche dei cavi CA

Cavi CAsono ampiamente utilizzati in contesti industriali, residenziali e infrastrutturali:

Edifici e energia residenziale

• Distribuzione principale dell'energia in case, uffici, centri commerciali.
• Illuminazione, aria condizionata e prese di corrente.
• Sistemi UPS, generatori di emergenza, alimentazione di backup.

Attrezzature industriali

• Motori, inverter, quadri elettrici, linee di produzione.
• Macchinari, robotica, apparecchiature per l'automazione.
• Ambienti industriali difficili (acciaio, miniere, petrolchimico).

Connessioni per energie rinnovabili e inverter

• Uscite di impianti eolici e solari verso inverter.
• Microreti e linee di distribuzione AC di energia distribuita.

Infrastrutture e trasporti

• Metropolitane, aeroporti, gallerie e distribuzione dell'illuminazione stradale.
• Stazioni di ricarica per veicoli elettrici, alimentazione portuale e dock.

Data center e apparecchiature critiche

• Distribuzione dell'energia nei data center e nelle sale server.
• Attrezzature di precisione, sistemi di monitoraggio e alimentatori di backup.

Diverse applicazioni richiedono cavi con tensioni, strutture e caratteristiche specifiche.

Tendenze future dei cavi AC

Materiali rispettosi dell'ambiente

• Materiali senza alogeni-a basso-fumo per isolamenti e giacche.
• Materiali riciclabili e sostenibili.

Funzionalità intelligenti e di rilevamento

• Sensori di temperatura integrati, monitoraggio del carico e rilevamento dei guasti.
• Integrazione con reti intelligenti e IoT per l'ottimizzazione energetica e avvisi di manutenzione.

Alta efficienza e basse perdite

• Conduttori con resistenza inferiore e struttura ottimizzata.
• Design della schermatura migliorato per ridurre al minimo le perdite di correnti parassite.

Affidabilità e durata

• Disegni speciali per ambienti estremi: alte/basse temperature, marini, chimici e minerari.
• Materiali anti-invecchiamento, resistenti ai raggi UV-, impermeabili e-a prova di umidità.

Installazione modulare e standardizzata

• Le interfacce di cavi modulari-and{1}}play riducono la complessità dell'installazione in loco-.
• I modelli standardizzati e la certificazione semplificano l'adozione di cavi ad alte-prestazioni.

Piccolo cavo, grande missione

Ritornando alla domanda iniziale:"Cosa significa il cavo CA?"È più di un semplice termine-rappresenta la tecnologia, i materiali, le applicazioni e il futuro dei sistemi elettrici. Ogni cavo CA trasporta energia, garantisce la stabilità del sistema e salvaguarda la sicurezza del progetto.

Quando si seleziona, acquista, progetta o installa i cavi CA, considerareDongguan Maggiore Wire & Cable Co., Ltd.

I nostri vantaggi e servizi

• Vasta esperienza nelCavo CAtra prodotti a bassa, media e tensione specializzata.
• Soluzioni uniche-perprogetti grandi o piccoli, compreso il supporto alla progettazione, l'approvazione dei campioni, la produzione in serie, la consegna e l'accettazione.
• Professionaleteam di pre-venditaper consulenza tecnica e scelta prodotto.
• Completoservizio post-venditaper una risposta rapida ai-problemi in loco.
• Soluzioni personalizzate per cavi ad alta-temperatura, resistenti al fuoco-o per cavi di monitoraggio intelligente.
