Nel mondo dei sistemi di energia solare, il cavo fotovoltaico, noto anche come cavi solari o fili solari, svolge un ruolo cruciale nel garantire la trasmissione sicura ed efficiente dell'energia elettrica generata dai pannelli solari. Una delle specifiche tecniche più importanti per i cavi solari è la tensione nominale, che definisce la tensione massima che il cavo può trasportare in sicurezza in normali condizioni operative. Comprendere la tensione nominale dei cavi fotovoltaici è essenziale per selezionare i cavi giusti per i diversi impianti di energia solare, poiché garantisce che il sistema funzioni in modo sicuro ed efficiente.
Questo articolo esplorerà il concetto di tensione nominale nei cavi solari, ne spiegherà l'importanza e delineerà i fattori che determinano la tensione nominale. Inoltre, discuteremo di come la tensione nominale dei cavi solari influisce sulla progettazione e sulle prestazioni complessive di un sistema fotovoltaico (PV).
1. Qual è la tensione nominale di aCavo Fotovoltaico?
La tensione nominale di un cavo fotovoltaico si riferisce alla tensione massima che il cavo è progettato per gestire durante il normale funzionamento senza subire guasti all'isolamento, guasti elettrici o rischi per la sicurezza. In sostanza indica il potenziale elettrico più elevato che può essere trasmesso in sicurezza attraverso il cavo solare senza causare danni al cavo o al sistema collegato.
La tensione nominale è una specifica importante perché i pannelli solari, gli inverter e gli altri componenti di un sistema fotovoltaico funzionano a livelli di tensione specifici ed è fondamentale utilizzare cavi in grado di gestire queste tensioni per evitare incidenti elettrici, incendi o danni alle apparecchiature. I cavi solari con la tensione nominale adeguata garantiscono l'affidabilità, la longevità e la sicurezza dell'intero sistema di energia solare.
2. Perché la tensione nominale è importante perCavi solari?
La tensione nominale è uno dei fattori più critici nella scelta dei cavi solari perché influisce direttamente sulla sicurezza e sull'efficienza del sistema solare. L'utilizzo di un cavo solare con una tensione nominale troppo bassa per il sistema può portare a diversi problemi:
Surriscaldamento: Se il cavo solare non è idoneo a gestire la tensione del sistema, potrebbe surriscaldarsi, causando potenzialmente un degrado dell'isolamento o addirittura incendi elettrici.
Rottura dell'isolamento: Quando la tensione supera la tensione nominale del cavo, l'isolamento potrebbe rompersi, provocando cortocircuiti o archi elettrici, che potrebbero danneggiare il sistema o causare rischi per la sicurezza.
Efficienza ridotta: L'utilizzo di cavi con una tensione nominale errata potrebbe comportare un aumento della resistenza, una perdita di potenza e un'inefficienza complessiva nelle prestazioni del sistema.
D'altro canto, l'utilizzo di un cavo solare con una tensione nominale troppo elevata per il sistema è generalmente sicuro, ma può comportare costi inutili a causa del prezzo maggiore dei cavi di classe superiore.
3. Valori di tensione comuni per i cavi fotovoltaici
La tensione nominale dei cavi solari varia a seconda del tipo specifico e dell'applicazione del cavo. Tuttavia, in generale, i valori di tensione più comuni per i cavi fotovoltaici rientrano in determinati intervalli:
1. Bassa tensione (0-750V)
La tensione nominale più comune per i cavi solari utilizzati nei sistemi di energia solare residenziali e commerciali è 750 V. Questa è in genere la tensione nominale massima per molti cavi solari progettati per l'uso in circuiti a corrente continua (CC) tra i pannelli solari e l'inverter. I cavi a bassa tensione sono ideali per sistemi con minori richieste energetiche e meno pannelli.
Applicazione: Questi cavi sono comunemente utilizzati per i collegamenti tra pannello solare e inverter, dove la tensione è generalmente compresa tra 20 V e 60 V per pannello, a seconda del tipo di pannello. Più pannelli sono collegati insieme per formare stringhe e la tensione totale può raggiungere fino a 600 V o 750 V in alcuni sistemi, che rientra nella capacità di un cavo solare da 750 V.
2. Alta tensione (1000 V o 1500 V)
Per i sistemi solari commerciali e industriali più grandi, la tensione nominale dei cavi solari può arrivare fino a 1000 V o addirittura 1500 V. Questi cavi solari con tensione nominale più elevata sono spesso utilizzati in installazioni solari su larga scala, come parchi solari o centrali solari, dove la scala del sistema richiede una tensione più elevata per trasmettere in modo efficiente grandi quantità di elettricità su lunghe distanze.
Applicazione: I cavi solari ad alta tensione vengono utilizzati per collegamenti in sistemi ad alto rendimento, come inverter, regolatori di carica e sistemi di accumulo di batterie che funzionano a tensioni più elevate. I pannelli solari in questi sistemi possono essere collegati in serie per ottenere le tensioni più elevate richieste per la massima efficienza nella trasmissione e nella generazione di energia.
3. Altissima tensione (fino a 6 kV o 10 kV)
In alcuni sistemi industriali o commerciali molto grandi, come gli impianti di energia solare collegati alla rete o le linee di trasmissione CC ad alta tensione (HVDC), vengono utilizzati cavi solari con tensione nominale fino a 6 kV o 10 kV. Questi cavi sono appositamente progettati per applicazioni ad altissima tensione in cui vengono trasmesse quantità di potenza ancora maggiori su distanze significative.
Applicazione: Tali cavi solari vengono utilizzati in sistemi fotovoltaici su scala industriale con l'integrazione di sistemi di accumulo di energia o collegati alla rete che richiedono una tensione di trasmissione molto elevata. Sono utilizzati anche negli impianti solari offshore o in qualsiasi situazione in cui è richiesta la trasmissione a lunga distanza di elettricità CC ad alte tensioni.
4. Norme per la tensione nominale nei cavi fotovoltaici
La tensione nominale dei cavi solari deve soddisfare determinati standard internazionali per garantire che siano sicuri e affidabili per l'uso negli impianti solari. Questi standard sono progettati per garantire che l'isolamento e i materiali utilizzati nei cavi solari possano resistere alle sollecitazioni elettriche e ambientali che incontreranno nel lungo termine.
Alcuni standard chiave che regolano i cavi solari includono:
1. CEI EN 60216
Lo standard IEC 60216 della Commissione Elettrotecnica Internazionale (IEC) definisce la resistenza termica e i valori di tensione per i cavi solari utilizzati nei sistemi fotovoltaici. Specifica la temperatura operativa e la tensione massime consentite per i cavi, garantendo che possano funzionare in sicurezza in ambienti esterni.
2. CEI EN 60502
La norma IEC 60502 copre le specifiche per i cavi di alimentazione, compresi i cavi solari, utilizzati negli impianti elettrici generali. Questo standard aiuta a determinare i valori di tensione e le proprietà di isolamento dei cavi utilizzati in ambienti residenziali, commerciali e industriali.
3.UL4703
Lo standard Underwriters Laboratories (UL) 4703 è riconosciuto negli Stati Uniti per i cavi solari utilizzati nei sistemi di energia fotovoltaica. Definisce i requisiti di sicurezza, costruzione e tensione per i cavi solari per soddisfare gli standard di sicurezza e prestazioni per installazioni residenziali e commerciali.
4. TUV 2Pfg 1169/08.2007

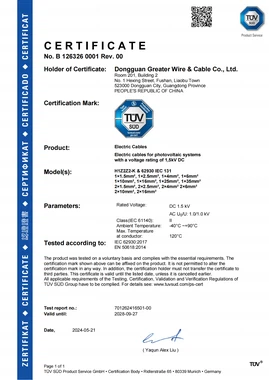

La certificazione TÜV (Technischer Überwachungsverein), comunemente vista sui cavi solari, garantisce che i cavi siano conformi agli standard europei per la tensione nominale e le prestazioni ambientali. Questa certificazione garantisce che i cavi possono gestire le tensioni specificate e sono resistenti all'esposizione ai raggi UV, all'umidità e alle temperature estreme.
5. In che modo la tensione nominale influisce sulla progettazione del sistema solare?
La tensione nominale dei cavi solari è una considerazione essenziale quando si progetta un sistema fotovoltaico. Ecco diversi modi in cui la tensione nominale influisce sulla progettazione complessiva e sull'efficienza di un impianto solare:
1. Configurazione del pannello
La tensione nominale dei cavi solari influenza la configurazione dei pannelli solari. Ad esempio, quando si collegano i pannelli solari in serie per aumentare la tensione, la tensione combinata dovrebbe essere inferiore alla tensione nominale del cavo. L'utilizzo di cavi con una tensione nominale superiore al necessario potrebbe essere un approccio sicuro, ma potrebbe aumentare inutilmente il costo complessivo del sistema.
2. Efficienza e perdite di potenza
I cavi con tensione nominale più elevata possono aiutare a ridurre al minimo la perdita di energia su lunghe distanze. Questo perché tensioni più elevate consentono una trasmissione di corrente inferiore, il che riduce le perdite I²R (perdite resistive) nei cavi. Nei sistemi commerciali e industriali più grandi, la selezione del cavo solare corretto con la tensione nominale appropriata garantisce un trasferimento di potenza più efficiente, soprattutto quando sono coinvolti cavi lunghi.
3. Considerazioni sulla sicurezza
L'utilizzo di un cavo solare con una tensione nominale troppo bassa per il sistema potrebbe causare guasti all'isolamento, archi elettrici o surriscaldamento. Al contrario, la scelta di un cavo con una tensione nominale superiore ai requisiti del sistema è generalmente sicura ma può aumentare il costo del sistema. Garantire il giusto equilibrio tra tensione e costi è una parte fondamentale della progettazione del sistema.
