Il cavo fotovoltaico (cavo fotovoltaico) è un cavo progettato per sistemi solari fotovoltaici. Viene utilizzato principalmente per collegare i moduli fotovoltaici (pannelli solari) a inverter o sistemi di batterie. Poiché i sistemi fotovoltaici di solito funzionano in ambienti esterni, questi cavi devono avere una buona resistenza alle intemperie, resistenza ad alta temperatura, resistenza ai raggi UV e resistenza all'abrasione. Quando si tratta della selezione di cavi fotovoltaici, il livello di tensione è un parametro cruciale.
Questo articolo discuterà in dettaglio le caratteristiche di tensione dei cavi fotovoltaici, tra cui la definizione, le caratteristiche, i livelli di tensione comuni di cavi solari e i cavi solari e come scegliere cavi adatti.
1. Cavo solare e filo solare

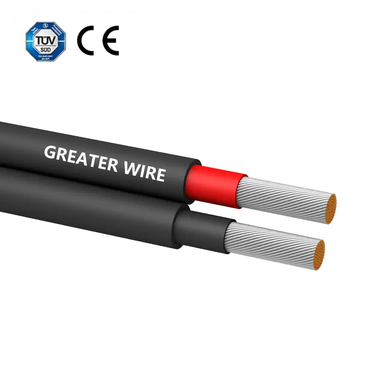

Il cavo solare è un cavo progettato per i sistemi fotovoltaici (PV). Di solito è composto da fili di rame o alluminio multipli e dotato di una robusta guaina esterna. Viene utilizzato principalmente per collegare i moduli fotovoltaici a inverter, dispositivi di accumulo di energia della batteria o altri componenti di sistema. I cavi solari non devono solo soddisfare i requisiti di prestazioni elettriche, ma devono anche avere buone proprietà fisiche e meccaniche per adattarsi a varie condizioni difficili esposte all'ambiente naturale per lungo tempo.

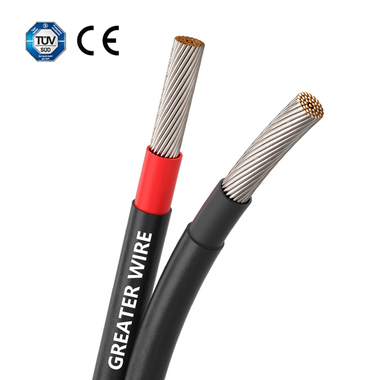

Filo solare Questo termine generalmente si riferisce a una forma di cavo solare, in particolare un singolo filo. In alcuni casi, il filo e il cavo sono termini intercambiabili, specialmente quando c'è un solo filo all'interno del cavo. Pertanto, ci sono alcune differenze tra cavi solari e fili solari nell'uso quotidiano, ma in generale le loro funzioni sono simili - trasmettendo energia elettrica nei sistemi fotovoltaici.
2. Livello di tensione diCavi fotovoltaici
Quando si sceglie cavi fotovoltaici, è molto importante comprendere il loro livello di tensione. Il livello di tensione è la tensione massima che il cavo può resistere durante l'uso. Ciò non è solo direttamente correlato alla sicurezza elettrica, ma influisce anche l'efficienza della trasmissione di potenza e la stabilità operativa del sistema fotovoltaico.
2.1 Livelli di tensione comuni di cavi fotovoltaici
I livelli di tensione dei cavi fotovoltaici sono generalmente divisi in bassa tensione (bassa tensione) e alta tensione (alta tensione). A seconda di diverse regioni e standard, la tensione nominale dei cavi fotovoltaici può variare, ma di solito ci sono i seguentiLivelli di tensione comuni:
Cavo a bassa tensione:
Nella maggior parte dei sistemi fotovoltaici commerciali residenziali e piccoli, il livello di tensione comune è un cavo a bassa tensione. Di solito questi cavi sono classificati a 600 V o 1000 V. Ad esempio, il modello di cavo solare più comune è Pv 1- F, con una tensione nominale di 1000 V CC.
Cavo ad alta tensione:
Per alcune grandi centrali fotovoltaiche o sistemi ad alta tensione, possono essere richiesti cavi ad alta tensione. La tensione nominale di tali cavi è generalmente 1500 V CC. I cavi ad alta tensione possono trasmettere più potenza e sono adatti per applicazioni con distanze di trasmissione di potenza più lunghe.
2.2 Relazione tra tensione nominale e tensione di sistema
La tensione operativa di un sistema fotovoltaico viene generalmente formata collegando più moduli fotovoltaici in serie, quindi il calcolo della tensione si basa sulla tensione nominale dei moduli fotovoltaici. Al fine di garantire la sicurezza del cavo, quando si seleziona un cavo adatto, è necessario garantire che la sua tensione nominale non sia inferiore alla massima tensione operativa del sistema fotovoltaico.
In un sistema a 600 V, la tensione nominale del cavo fotovoltaico dovrebbe soddisfare 600 V CC.
In un sistema da 1000 V, la tensione nominale del cavo fotovoltaico dovrebbe soddisfare 1000 V CC.
Per un sistema da 1500 V, la tensione nominale del cavo dovrebbe soddisfare 1500 V DC o superiore.
La selezione di un livello di tensione del cavo fotovoltaico che corrisponde alla tensione di sistema può garantire che il cavo non venga danneggiato dal sovraccarico ed evitare problemi di sicurezza elettrica.
3. Requisiti di prestazione elettrica diCavi fotovoltaici
Oltre al livello di tensione, i cavi fotovoltaici devono anche soddisfare una serie di requisiti di prestazione elettrica:
3.1 Conducibilità e resistenza
La conduttività del cavo è strettamente correlata al materiale utilizzato e il rame (Cu) o l'alluminio (AL) viene generalmente utilizzato come conduttore. Il rame ha una maggiore conduttività, quindi sotto lo stesso carico di corrente, l'area della sezione trasversale del cavo del filo di rame può essere relativamente piccola. I conduttori di rame hanno una resistenza inferiore, che aiuta a ridurre la perdita di energia durante la trasmissione di energia.

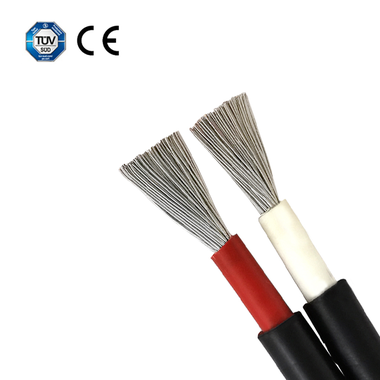

3.2 Isolamento e materiali per guaina
L'isolamento e i materiali di guaina esterna dei cavi fotovoltaici devono avere una resistenza ad alta temperatura, resistenza ai raggi UV, resistenza all'umidità e resistenza alla corrosione. I materiali isolanti comunemente usati includono polietilene reticolato (XLPE), ** polivinil cloruro (PVC) **, ecc. Questi materiali possono impedire efficacemente l'invecchiamento del cavo e garantire il funzionamento stabile a lungo termine del cavo.
3.3 intervallo di temperatura del cavo
I cavi fotovoltaici devono generalmente essere in grado di adattarsi a una vasta gamma di temperature operative. La maggior parte dei cavi fotovoltaici ha un intervallo di temperatura operativa di grado -40 in +90 e può funzionare stabilmente in ambienti ad alta temperatura e adattarsi a varie condizioni climatiche.
4. Standard comuni per i cavi fotovoltaici
La progettazione e la produzione di cavi fotovoltaici devono essere conformi a specifici standard internazionali e regionali. Gli standard comuni includono:
IEC 60216:Standard di test di stabilità termica per cavi.
IEC 60754:Specifica i requisiti per la densità del fumo e i gas corrosivi durante gli incendi del cavo.
UL 4703:Standard americano che specifica i requisiti strutturali e di prestazione per i cavi fotovoltaici.

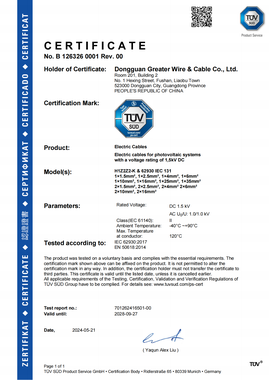

Certificazione Tüv:In Europa, i cavi fotovoltaici sono generalmente tenuti a rispettare la certificazione Tüv per garantire che possano essere utilizzati in modo sicuro nelle applicazioni fotovoltaiche.
5. Come scegliere i cavi fotovoltaici
Quando si sceglie il giusto cavo fotovoltaico, è necessario considerare più fattori, tra cui il livello di tensione, la tensione di sistema, il carico di corrente, le condizioni ambientali, ecc.
5.1 Determinare la tensione di sistema
Innanzitutto, è necessario selezionare la tensione nominale del cavo in base alla tensione operativa del sistema fotovoltaico. Se la tensione di sistema è di 1000 V, è necessario scegliere un cavo con una tensione nominale di 1000 V o superiore. Per un sistema da 1500 V, è necessario selezionare un cavo adatto per la corrente continua a 1500 V (DC).
5.2 Considera il carico corrente
Oltre alla tensione, è necessario anche selezionare la sezione trasversale del cavo appropriata in base al carico corrente del sistema. Se l'area della sezione trasversale del cavo è troppo piccola, fa riscaldare il cavo o addirittura danneggiare. Se l'area della sezione trasversale del cavo è troppo grande, aumenterà il costo. Pertanto, è molto importante calcolare ragionevolmente il carico corrente e selezionare la sezione trasversale del cavo appropriata.
5.3 Adatta alle condizioni ambientali
I cavi fotovoltaici sono generalmente necessari per essere utilizzati in ambienti esterni, quindi è necessario selezionare cavi con una buona resistenza alle intemperie, resistenza ai raggi UV, resistenza alla corrosione e resistenza ad alta temperatura. Diversi tipi di cavi fotovoltaici possono essere selezionati in base all'ambiente di installazione (come centrali solari, tetti o sotterranei).
