Con lo sviluppo globale delle energie rinnovabili, i sistemi solari fotovoltaici (sistemi fotovoltaici) sono ampiamente utilizzati negli edifici commerciali, negli impianti industriali e negli impianti solari residenziali. Essendo un componente critico di un sistema fotovoltaico, le prestazioni del cavo influiscono direttamente sulla sicurezza, l'efficienza e la longevità del sistema. Tra i vari tipi di cavi,Cavi XHHW-2sono la scelta preferita per i progetti solari fotovoltaici nelle Americhe grazie alla loro eccellente resistenza al calore, alla corrosione e alla praticità di installazione. Questo articolo fornisce un'analisi completa del motivo per cui i cavi XHHW-2 sono ideali per i sistemi solari fotovoltaici, coprendo prestazioni tecniche, caratteristiche di installazione, confronti di cavi e applicazioni reali, integrando al tempo stesso i punti salienti del marketing per i potenziali clienti.

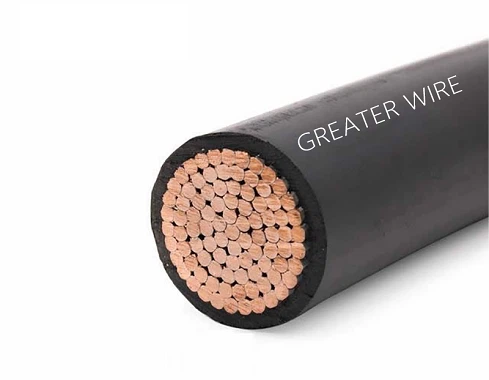

Panoramica diCavo XHHW-2
XHHW-2 è un cavo isolato in polietilene reticolato termoplastico. Il suo nome rappresenta:
- X: Isolamento in polietilene reticolato-
- HH: Elevata resistenza al calore
- W: Adatto per luoghi umidi
- 2: Prodotto aggiornato di seconda-generazione con prestazioni termiche e meccaniche più elevate
Specifiche del cavo XHHW-2
| Misurare | Materiale conduttore | Tensione nominale | Temp. operativa massima | Applicazioni tipiche |
|---|---|---|---|---|
| 10 AWG | Rame | 600 V | 90 gradi bagnato/asciutto | Impianti fotovoltaici residenziali, tetti commerciali |
| 8AWG | Rame | 600 V | 90 gradi bagnato/asciutto | Piccoli impianti fotovoltaici industriali |
| 6AWG | Rame | 600 V | 90 gradi bagnato/asciutto | Impianti fotovoltaici commerciali e di grandi dimensioni |
| 4AWG | Rame | 600 V | 90 gradi bagnato/asciutto | Grandi impianti fotovoltaici industriali |
Applicazioni tipiche
- Cablaggio impianto fotovoltaico sul tetto
- Collegamenti combinatori e stringhe di impianti fotovoltaici montati a terra-
- Cablaggio interno per impianti fotovoltaici commerciali e industriali
- Cablaggio dagli inverter fotovoltaici alle scatole di distribuzione
Vantaggi tecnici del cavo XHHW-2
Eccellente resistenza alle alte-temperature
- L'isolamento in polietilene reticolato- lo consentefunzionamento continuo fino a 90 gradisia in condizioni asciutte che bagnate, superando i tradizionali cavi THW (75 gradi di umidità). Ciò garantisce prestazioni stabili anche con temperature elevate sul tetto e con il calore operativo dell'inverter in estate.
Resistenza superiore all'umidità e alla corrosione
- Le installazioni fotovoltaiche all'aperto richiedono cavi in grado di resistere a pioggia, rugiada e umidità elevata. L'isolamento di XHHW-2 fornisce protezione dall'umidità e resiste a vari agenti chimici di corrosione, tra cui l'ossidazione causata dalle strutture di montaggio del fotovoltaico e la debole pioggia acida, garantendo affidabilità a lungo termine.
Elevata resistenza meccanica e facilità di installazione
- XHHW-2 è altamente flessibile, facile da far passare attraverso i condotti e ha un'elevata resistenza alla trazione e alla compressione, adatto per installazioni su tetto, sotterranee e su vassoio. Rispetto a RHH o RHW-2, il suo isolamento reticolato resiste meglio alla flessione e riduce i danni all'installazione.
Sicurezza e ritardanza di fiamma
- Eccellente resistenza alla fiamma per esposizioni a breve-termine vicino a fonti di calore
- Bassa emissione di fumi e certificazione-UL
- Migliora la sicurezza degli inverter fotovoltaici e dei sistemi di distribuzione
Confronto traXHHW-2e UL4703
I cavi UL 4703 sono progettati specificatamente per i sistemi fotovoltaici e sono caratterizzati da resistenza alle alte-temperature e ai raggi UV, comunemente utilizzati per la messa in serie di array fotovoltaici e i collegamenti degli inverter. Il confronto è il seguente:
| Parametro | XHHW-2 | UL4703 | Vantaggio |
|---|---|---|---|
| Tensione nominale | 600 V | 600 V | Stesso |
| Temp. operativa | 90 gradi bagnato/asciutto | 90 gradi asciutti/75 gradi bagnati | XHHW-2 migliore in condizioni di bagnato |
| Resistenza all'umidità e al calore | Eccellente | Bene | XHHW-2 più adatto per ambienti umidi |
| Resistenza ai raggi UV | Bene | Eccellente | UL 4703 leggermente migliore alla luce solare diretta; XHHW-2 può essere protetto con condotto o vassoio |
| Flessibilità | Alto | Medio | XHHW-2 più semplice per l'installazione di condutture e vassoi |
| Resistenza chimica | Alto | Medio | XHHW-2 resiste a una maggiore corrosione ambientale |
| Certificazione UL | SÌ | SÌ | Stesso |
Riepilogo:XHHW-2 supera UL 4703 in ambienti umidi, praticità di installazione e resistenza chimica, pur rispettando i requisiti di sicurezza del sistema fotovoltaico e di certificazione UL. Per l'esposizione ai raggi UV a lungo termine, il condotto o i vassoi protettivi possono migliorare la durata.
Linee guida e precauzioni per l'installazione
Linee guida per l'installazione
- Metodi di installazione:Condotto, vassoio o instradamento diretto
- Raggio minimo di curvatura:Maggiore o uguale a 8 × diametro esterno del cavo
- Terminazioni:Utilizza connettori certificati UL-compatibili
- Etichettatura:Numerazione ed etichettatura consigliate per la manutenzione
Precauzioni
- Evitare la luce solare diretta prolungata; aggiungere condotto o vassoi protettivi se esposti
- Evitare il contatto con oggetti appuntiti per evitare danni all'isolamento
- Evitare-allungamenti eccessivi per evitare danni al conduttore o all'isolamento
- Ispezionare regolarmente terminali e collegamenti per verificare che non siano allentati o ossidati
Applicazioni-del mondo reale
Impianto fotovoltaico commerciale sul tetto
- Dimensione del progetto: 200 kW
- Selezione cavo: XHHW-2 10 AWG/8 AWG
- Installazione: condotto alla scatola combinatrice
- Risultati: funzionamento stabile durante le alte temperature estive, zero guasti, efficienza di installazione migliorata di circa il 20%.
Grande impianto fotovoltaico-montato a terra
- Dimensione del progetto: 5 MW
- Selezione cavo: XHHW-2 6 AWG/4 AWG
- Installazione: Installazione a vassoio, collegamento in serie agli inverter
- Risultati: elevata resistenza all'umidità e alla corrosione, bassi costi di manutenzione, la certificazione UL garantisce la sicurezza del sistema
Vantaggi di marketing diCavo XHHW-2
Gamma di prodotti
- Produttore di cavi UL professionale, gamma di prodotti completa che include THHN, THW, cavi MC, cavi CA e altro ancora. Disponibile il catalogo dettagliato dei cavi UL.
Conformità al mercato americano
- Soddisfa gli standard per i progetti fotovoltaici del Nord e del Sud America, garantendo approvazioni di progetto senza intoppi.
Specifiche complete
- Copertura completa dei modelli standard, adatti per impianti fotovoltaici residenziali, commerciali e industriali.
Capacità di consegna
- Consegna rapida, supporto sia per ordini grandi che piccoli per rispettare i programmi del progetto.
Vantaggio del servizio
- Supporto tecnico professionale oltre a servizi completi di pre-vendita e post-vendita, inclusa guida alla progettazione e all'installazione.
Collaborazione internazionale
- Anni di esperienza nella produzione e nell'esportazione, i partner globali garantiscono affidabilità.
Certificazione UL
- Tutti i prodotti sono certificati UL-per qualità, sicurezza e conformità.
Servizi di personalizzazione
- Disponibili in un'ampia gamma di colori, personalizzabili per materiale, specifiche, lunghezza, colore, prestazioni, marcatura e imballaggio per soddisfare esigenze di progetto uniche.
La scelta del cavo ideale per gli impianti fotovoltaici
In sintesi,Cavi XHHW-2eccellono in resistenza alle alte-temperature, resistenza all'umidità e agli agenti chimici, flessibilità e sicurezza. Rispetto ad altri cavi specifici per il fotovoltaico-come UL 4703, XHHW-2 offre prestazioni migliori in ambienti umidi, praticità di installazione e affidabilità a lungo termine, soddisfacendo al tempo stesso la certificazione UL e i requisiti di sicurezza. Con una linea di prodotti completa, consegna rapida e servizi personalizzabili, XHHW-2 è il cavo preferito per qualsiasi progetto di impianto solare fotovoltaico.
