Nel settore globale dell'energia solare, l'efficienza e la sicurezza dei sistemi solari si basano sulla buona collaborazione di molti componenti chiave. Tra questi componenti, i connettori fotovoltaici (connettori fotovoltaici) svolgono un ruolo vitale come parte importante della connessione elettrica e della trasmissione di potenza. Al fine di comprendere meglio il principio di lavoro dei connettori fotovoltaici e la loro relazione con cavi solari e fili solari, questo articolo esplorerà questi termini tecnici e il loro ruolo nei sistemi solari.
1. Cos'è un connettore PV?
I connettori fotovoltaici sono componenti di connessione elettrica utilizzati per collegare pannelli solari, inverter, schede di distribuzione e altre apparecchiature nei sistemi fotovoltaici. I connettori PV sono generalmente impermeabili, resistenti alla polvere e resistenti ai raggi UV e possono funzionare a lungo in ambienti difficili, quindi sono una parte vitale dei sistemi fotovoltaici.
2. Cavo solare eFilo solare

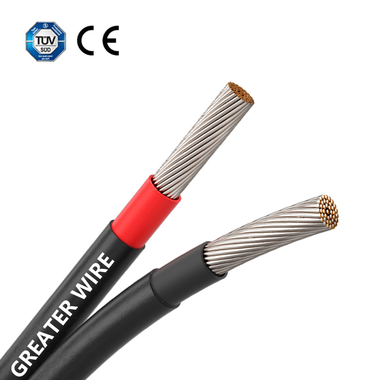

Cavo solare
Il cavo solare è un filo utilizzato per la trasmissione di alimentazione nei sistemi fotovoltaici. Di solito è costituito da due parti: conduttore e strato di isolamento. Il conduttore è spesso realizzato in rame o alluminio, mentre lo strato di isolamento utilizza materiali resistenti ad alta temperatura e resistenti ai raggi UV come polivinil cloruro (PVC) o polietilene reticolato (XLPE). I cavi solari sono progettati per garantire che la corrente possa essere trasmessa in modo efficiente e sicuro dai pannelli solari agli inverter e ad altri componenti, pur essendo in grado di resistere a fattori ambientali come luce solare, umidità e fluttuazioni della temperatura.
Filo solare
I fili solari di solito si riferiscono alla sezione a filo singolo dei cavi solari. Nei sistemi fotovoltaici, la qualità del filo influisce direttamente sull'efficienza della trasmissione e sulla sicurezza del sistema. Le specifiche dei cavi solari devono soddisfare determinati standard, gli standard comuni includono la certificazione UL (USA) e la certificazione Tüv (Europa). La differenza principale tra fili solari e cavi è che i cavi sono generalmente una raccolta di fili multipli, mentre i fili si riferiscono a uno di essi, che di solito viene utilizzato per la trasmissione di potenza e le connessioni di cablaggio.
3. In che modo i connettori PV si relazionanoCavi solarie fili?
Nei sistemi solari, i connettori fotovoltaici vengono utilizzati per collegare i pannelli solari ad altri dispositivi come inverter, scatole di distribuzione, ecc. Cavi solari o fili sono collegati elettricamente tramite connettori fotovoltaici, che devono avere efficienti capacità di contatto elettriche per garantire che la corrente possa fluire stabilmente.
Connessione efficiente
Una delle funzioni principali dei connettori fotovoltaici è fornire connessioni elettriche efficienti. Quando i pannelli solari sono collegati agli inverter attraverso i cavi, la corrente deve fluire attraverso i connettori. Un buon connettore fotovoltaico può ridurre la resistenza, riducendo così la perdita di potenza e migliorando l'efficienza del sistema.
Funzione di protezione
Poiché i sistemi solari sono spesso esposti agli ambienti esterni, i connettori fotovoltaici sono generalmente progettati per essere impermeabili, resistenti alla polvere, resistenti ai raggi UV e in grado di resistere alle variazioni di temperatura. Queste caratteristiche si applicano anche ai cavi solari e ai fili. Il connettore può proteggere cavi e fili da fattori ambientali esterni, estendendo così la loro durata di servizio.
Sicurezza
La sicurezza è una delle considerazioni più importanti nei sistemi fotovoltaici. I connettori fotovoltaici devono garantire che cavi o fili non causino problemi di arcing o surriscaldamento a causa di uno scarso contatto quando collegati. I connettori di alta qualità possono effettivamente prevenire guasti elettrici e garantire il funzionamento sicuro a lungo termine del sistema.
Facile installazione e manutenzione
I moderni connettori fotovoltaici sono generalmente progettati per essere rapidamente connessi e smontare rapidamente, il che può semplificare il processo di installazione e manutenzione. Ciò è particolarmente importante per il funzionamento e la manutenzione in aree remote o centrali fotovoltaiche su larga scala. I cavi solari e i fili sono facilmente e rapidamente collegati al sistema tramite questi connettori, riducendo la complessità del funzionamento manuale.
4. Tipi comuni di connettori fotovoltaici
Esistono molti tipi diversi di connettori fotovoltaici sul mercato. I loro standard di progettazione, applicazione e prestazioni possono essere leggermente diversi, ma fondamentalmente seguono tutti un insieme comune di standard per garantire la sicurezza e l'affidabilità dei sistemi fotovoltaici. I tipi di connettore PV comuni includono quanto segue:
Connettore MC4
Il connettore MC4 è uno dei tipi di connettore più comuni nei sistemi fotovoltaici ed è ampiamente utilizzato per le connessioni tra pannelli solari e altri componenti. Il connettore MC4 adotta un design ad accesso rapido, ha un livello elevato di protezione (IP67) e può resistere a condizioni ambientali difficili. Il design plug-in del connettore MC4 semplifica l'installazione e ha una funzione di connessione anti-reverse per garantire che la connessione non sia facilmente malconnessa.
Connettore Tyco
Il connettore TYCO è un comune connettore del pannello solare, che di solito viene utilizzato in sistemi fotovoltaici più complessi. Il suo design si concentra sull'affidabilità e sulla stabilità della connessione ed è adatto a sistemi di generazione di energia fotovoltaica su larga scala su larga scala.
Connettore H4
Il connettore H4 è un altro tipo di connettore ampiamente utilizzato nei sistemi di energia solare. È progettato per una facile manutenzione e sostituzione e ha un'elevata durata nell'uso a lungo termine. Rispetto al connettore MC4, il connettore H4 ha una capacità di carico di corrente più elevata ed è adatto a progetti fotovoltaici su larga scala.
5. Selezione di cavi e connettori nei sistemi di energia solare
Nella progettazione di sistemi fotovoltaici, è fondamentale selezionare i cavi solari e i connettori giusti. Durante la selezione di molteplici fattori, si devono considerare più fattori, compresa la tensione, la corrente, l'ambiente di installazione del sistema, le condizioni climatiche e i requisiti di manutenzione.
Tensione e corrente
Diversi sistemi fotovoltaici hanno requisiti di tensione e corrente diversi, quindi quando si selezionano cavi e connettori, è necessario assicurarsi che possano resistere al carico elettrico corrispondente. I sistemi ad alta tensione possono richiedere l'uso di cavi ad alta specifica, mentre i sistemi a bassa tensione possono scegliere specifiche più comuni.
Adattabilità ambientale
Se il sistema fotovoltaico è installato in condizioni climatiche estreme, come alta temperatura, alta umidità, forte radiazione ultravioletta, ecc., I cavi e i connettori selezionati devono avere una buona resistenza alle intemperie. Cavi solari e connettori di alta qualità possono garantire che il sistema funzioni correttamente per molti anni in queste condizioni.
Durata e sicurezza
La durata e la sicurezza dei cavi e dei connettori solari sono ugualmente importanti. Devono essere resistenti all'usura, ad alta temperatura, UV e acqua, ecc. Per garantire che non vi siano fallimenti nell'uso a lungo termine.
