Nei sistemi di generazione di energia fotovoltaica (PV), i cavi solari e i conduttori solari sono componenti vitali responsabili della trasmissione in modo sicuro ed efficiente la corrente generata dai pannelli solari a inverter e altre apparecchiature. Il livello di tensione è un fattore chiave in
Progettazione e selezione, che sono direttamente correlate alla sicurezza, all'efficienza e alla stabilità a lungo termine del sistema. Comprendere il livello di tensione dei cavi solari è essenziale per selezionare correttamente i cavi appropriati e garantire il funzionamento sicuro dei sistemi fotovoltaici.
Questo articolo esplorerà i livelli di tensione diCavi solarie i conduttori solari in dettaglio, spiegano il loro ruolo nei sistemi fotovoltaici e discutono la selezione e l'impatto dei livelli di tensione.
1. Livello di tensione diCavi solari
I cavi solari sono cavi progettati specificamente per i sistemi di generazione di energia fotovoltaica, con una buona resistenza alle intemperie, resistenza ad alta temperatura e resistenza ai raggi UV. Secondo diversi ambienti di lavoro e requisiti di sistema fotovoltaico, i livelli di tensione dei cavi solari sono generalmente divisi in cavi a bassa tensione e di media tensione. Comprendere questi livelli di tensione è essenziale per selezionare i cavi appropriati.
1. Cavo a bassa tensione (LV)
I cavi a bassa tensione vengono generalmente utilizzati per i circuiti a corrente continua (DC) nei sistemi solari e la loro tensione operativa generalmente non supera 1000 V. La maggior parte dei sistemi di generazione di energia solare residenziale e commerciale utilizzano cavi a bassa tensione. La tensione nominale tipica dei cavi solari a bassa tensione è 600/1000 V, il che significa che i cavi possono funzionare in modo sicuro a 600 V e resistere a una tensione di sovraccarico di 1000 V per un breve periodo di tempo.
Applicazioni comuni:
Sistemi fotovoltaici residenziali
Piccoli sistemi fotovoltaici commerciali
Circuiti DC collegati agli inverter
I cavi a bassa tensione sono il tipo più comune di cavi solari e possono soddisfare le esigenze della maggior parte dei sistemi solari. Sono adatti per la maggior parte dei pannelli solari e dei sistemi di inverter, possono resistere a temperature elevate e radiazioni UV e hanno una buona resistenza all'umidità e alla corrosione.
2. Cavo di media tensione (MV)
I cavi di media tensione sono utilizzati principalmente in grandi sistemi di generazione di energia fotovoltaica o centrali fotovoltaiche per trasmettere energia da più array fotovoltaici a inverter o sistemi di distribuzione. La tensione nominale dei cavi di media tensione è generalmente tra 3kV e 36kV e in alcune applicazioni speciali, il livello di tensione può essere più elevato.
Applicazioni comuni:
Trasmissione di potenza interna nelle centrali fotovoltaiche
Grandi sistemi fotovoltaici commerciali o industriali
Trasmissione di potenza tra sistemi di generazione di energia fotovoltaica e griglia
I cavi di media tensione possono fornire capacità di trasmissione di potenza più elevate e sono adatti per progetti di generazione di energia fotovoltaica su larga scala. Questi cavi non hanno solo una capacità di trasporto di tensione più elevata, ma devono anche avere un isolamento più forte e una resistenza all'arco.
3. Cavo ad alta tensione (HV)
I cavi ad alta tensione sono generalmente utilizzati per la trasmissione di potenza a lunga distanza tra sistemi di generazione di energia fotovoltaica ultra-larga e reti di alimentazione. Poiché i cavi ad alta tensione devono resistere a correnti e tensioni più elevate, i loro materiali di isolamento e i requisiti di progettazione sono più rigorosi. I cavi tipici ad alta tensione sono classificati a oltre 36kV e vengono utilizzati per trasmettere energia generata dalle centrali elettriche alla rete elettrica.
Applicazioni comuni:
Collegamento tra i sistemi di generazione di energia fotovoltaica e la rete di potenza principale
Trasmissione di potenza a lunga distanza di centrali fotovoltaiche ultra-grandi
L'uso di cavi ad alta tensione è più complicato e viene utilizzato principalmente in scenari che richiedono trasmissione di potenza su larga scala.
2. Requisiti di tensione perCavi solarie conduttori solari
Cavi solari e conduttori solari sono supporti importanti per la trasmissione di potenza. Il livello di tensione del loro design non solo determina la massima tensione che possono resistere, ma è anche strettamente correlato alle prestazioni di isolamento, alla conducibilità e all'affidabilità complessiva.
1. Livello di tensione dei cavi solari
Il livello di tensione dei cavi solari si riferisce alla gamma di tensione operativa che il cavo può resistere. La maggior parte dei cavi solari nei sistemi fotovoltaici utilizza cavi a bassa tensione (600/1000 V), che possono effettivamente trasmettere la corrente e resistere alle fluttuazioni di tensione nel lavoro quotidiano. Soprattutto nelle installazioni residenziali e commerciali, i cavi a bassa tensione soddisfano la maggior parte delle esigenze di corrente.
Per esempio:

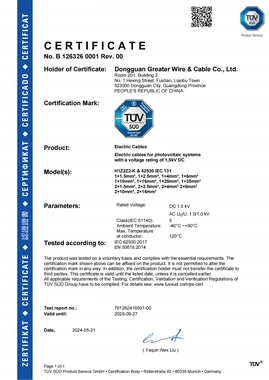

Un cavo solare che soddisfa lo standard IEC 6 0 216 è generalmente contrassegnato con una tensione nominale di 0,6/1KV, indicando che il cavo è adatto per ambienti di tensione tra 600 V e 1000 V.
Il materiale isolante dei cavi solari è generalmente XLPE (polietilene reticolato) o PVC (polivinil cloruro), che ha eccellenti proprietà di isolamento elettrico e resistenza ad alta temperatura.
2. Requisiti di tensione per i conduttori solari
I conduttori solari fanno parte del cavo solare e i loro requisiti di tensione sono generalmente gli stessi di quelli del cavo. Quando si selezionano i conduttori solari, oltre al livello di tensione, è necessario prendere in considerazione l'area della sezione trasversale, la conducibilità e la resistenza ambientale dei conduttori. I conduttori solari vengono generalmente utilizzati per le connessioni in serie e parallele dei pannelli fotovoltaici, quindi il loro livello di tensione deve corrispondere alla tensione dell'intero sistema fotovoltaico.
3. Selezione della tensione nominale
Quando si sceglie il livello di tensione appropriato, dovrebbero essere considerati i seguenti fattori:
Tensione nominale di pannelli fotovoltaici:I pannelli fotovoltaici di solito funzionano in un intervallo di tensione inferiore, in particolare nei sistemi fotovoltaici a bassa tensione. Pertanto, il livello di tensione del cavo selezionato non deve superare la tensione nominale del pannello.
Intervallo di tensione dell'inverter:La tensione nominale dell'inverter deve corrispondere all'uscita di tensione dal pannello per garantire che il sistema fotovoltaico possa funzionare in modo stabile ed efficiente.
Ambiente di lavoro e condizioni climatiche:I cavi solari sono esposti ad ambienti esterni tutto l'anno e devono resistere a condizioni dure come raggi ultravioletti, umidità e variazioni di temperatura. Pertanto, il livello di isolamento del cavo dovrebbe adattarsi a queste sfide ambientali.
3. Materiali di isolamento e livelli di tensione di cavi e conduttori solari
I materiali di isolamento sono fattori chiave per determinare il livello di tensione e le prestazioni di sicurezza dei cavi solari. Il materiale isolante dei cavi solari non deve solo avere sufficienti prestazioni di isolamento elettrico, ma anche avere le caratteristiche della resistenza ad alta temperatura, della resistenza ultravioletta e della resistenza alle intemperie per adattarsi a vari ambienti esterni che possono essere riscontrati nei sistemi solari.
Polietilene reticolato (XLPE)
Il polietilene reticolato è attualmente il materiale isolante più comune per i cavi solari. Ha un'eccellente resistenza alle alte temperature, alla rottura della tensione e ai raggi UV e può funzionare su un ampio intervallo di temperatura, adattandosi all'ambiente in cui pannelli fotovoltaici e cavi sono esposti alla luce solare per lungo tempo.
Polivinil cloruro (PVC)
Il polivinil cloruro è un altro materiale isolante comune. Sebbene la sua resistenza ad alta temperatura non sia buona come il polietilene reticolato, ha ancora prestazioni di isolamento sufficienti nella maggior parte dei sistemi fotovoltaici a bassa tensione. I cavi in PVC sono generalmente più economici e adatti a sistemi fotovoltaici commerciali residenziali o piccoli.
Materiali di gomma
In alcune applicazioni speciali, ad esempio dove sono necessari cavi flessibili, i materiali in gomma possono essere utilizzati come materiali di isolamento per cavi solari. I cavi di gomma hanno eccellenti proprietà meccaniche e resistenza alla lacrime e sono adatti per ambienti di installazione che richiedono una flessione flessibile.
